RAA214401 （訂購料號：RAA2144014GP3#JA0 ）是瑞薩電子推出的一款高性能、寬輸入電壓線性穩壓器（LDO），專為工業、消費類及電池供電應用中對靜態功耗和輸入電壓范圍有嚴苛要求的系統設計。瑞薩電子代理商-中芯巨能為您提供RAA214401：關鍵電氣特性、引腳圖及典型應用電路圖。

關鍵電氣特性

輸入電壓（VIN）：4.5 V 至 40 V（10mA負載下）

輸出電壓（VOUT）：3.3 V（固定）

輸出電流（IOUT）：最大 150 mA

靜態電流（IQ）：3.6 μA（典型值）

輸出電壓精度：±2%（全溫、全負載、全輸入范圍）

PSRR（120Hz）：>70 dB

封裝：SOT23-5

內部架構與穩壓機制

RAA214401采用 PMOS傳輸晶體管 架構，實現低壓差（Low Dropout）和高輸入電壓耐受能力。其輸出電壓通過內部電阻分壓網絡設定，無需外部反饋電阻，簡化設計并提高精度一致性。

該LDO在全工作范圍內（-40°C 至 +125°C）保持出色的 線路調節（Line Regulation）和 負載調節（Load Regulation），確保在輸入電壓波動或負載突變時輸出穩定。

輸出穩定性與外部元件要求

RAA214401支持使用 2.2μF 至 47μF 的多層陶瓷電容器（MLCC）作為輸出電容，無需額外的ESR（等效串聯電阻）要求，極大提升了設計靈活性。推薦使用X5R或X7R介質電容，確保在溫度變化下容值穩定。

其內部補償設計保證了在指定電容范圍內全負載條件下的環路穩定性，避免振蕩風險。

集成保護功能

為提升系統可靠性，RAA214401集成以下保護機制：

過溫關斷（OTSD）：當結溫超過安全閾值（通常約150°C）時，自動關閉輸出，防止熱損壞；

短路電流限制：在輸出短路或過載情況下，限制輸出電流至安全水平（約200mA），防止器件或電源損壞；

反向電流保護：防止輸入端掉電時電流從輸出倒灌。

RAA214401 引腳圖

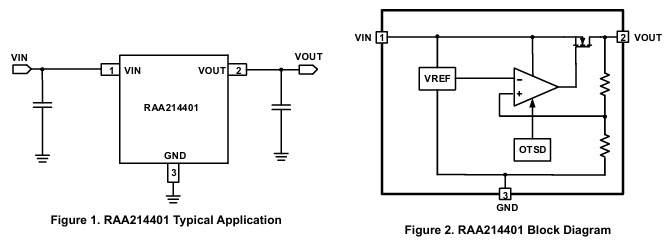

RAA214401 典型應用電路圖

典型應用場景

1. 工業控制系統

用于PLC、傳感器節點、工業HMI的待機電壓軌；

支持48V工業總線系統降壓至3.3V，無需預降壓。

2. 機器人與伺服控制

為伺服驅動器中的MCU、FPGA、通信接口（如UART、I2C）供電；

在多軸控制系統中作為分布式電源，支持靈活布板。

3. 高壓電源系統

用于PFC+LLC數字電源中的輔助電源軌；

在100W USB PD適配器中為控制器、光耦、驅動IC供電。

4. 便攜式設備

適用于中央吸塵器、無線攪拌器等BLDC電機工具的控制電路供電；

超低靜態電流延長電池續航。

設計建議

PCB布局：

輸入/輸出電容應盡量靠近VIN和VOUT引腳；

GND引腳使用大面積鋪銅以增強散熱；

避免高噪聲信號線靠近反饋路徑。

熱管理：

在高輸入電壓（如36V）和滿載條件下，功耗可達（36V-3.3V）×0.15A ≈ 4.9W；

需評估結溫：Tj = Ta + (P × θJA)，SOT23封裝θJA約250°C/W，建議在高功耗場景使用散熱焊盤或考慮并聯/預降壓。

替代方案：

若需更高輸出電流，可考慮瑞薩其他系列（如RAA214xxx系列）；

若需可調輸出，需選用可調版本LDO。
