瑞薩電子RAA211605 （訂購料號：RAA2116054GP3#JA0 ）是一款高集成度、寬輸入電壓的DC/DC降壓穩壓器，適用于工業控制、樓宇自動化、電機驅動及PLC等對輸入電壓范圍和可靠性要求嚴苛的應用場景。該器件支持4.5V至60V的寬輸入電壓范圍，可直接連接12V、24V或48V工業電源總線，無需前置預穩壓，簡化系統架構。瑞薩電子代理商-中芯巨能為您提供RAA211605：技術參數詳解、引腳圖、典型應用原理圖及現貨。

RAA211605技術參數詳解

核心參數與性能

RAA211605采用峰值電流模式控制架構，開關頻率固定為450kHz，可在較小的PCB空間內實現高效電源轉換。其內置600mΩ高側MOSFET，支持高達0.5A的連續輸出電流，適用于為MCU、傳感器、通信模塊等低功耗負載供電。輸出電壓通過外部電阻分壓網絡可調，支持從1.2V起至接近輸入電壓的寬范圍調節，靈活性高。

在輕載條件下，器件自動進入脈沖跳躍模式（Pulse Skipping Mode），關閉部分開關周期以降低開關損耗，顯著提升輕載效率，避免傳統強制PWM模式下的能量浪費，適用于待機功耗敏感的應用。

集成特性與設計簡化

該穩壓器集成了多項關鍵功能，有效降低BOM成本與設計復雜度：

內部補償電路：無需外部環路補償元件，簡化環路設計，降低調試難度。

內部軟啟動功能：通過內部電流源控制啟動過程，限制浪涌電流，避免輸入電壓跌落，提升系統啟動可靠性。

高集成度封裝：采用TSOT23-6小型封裝，尺寸緊湊，適用于空間受限的設計。

在負載瞬變響應方面，峰值電流模式控制結合內部優化環路，可實現快速、穩定的動態響應，確保在負載突變時輸出電壓波動最小，滿足實時控制系統對電源穩定性的要求。

保護機制

RAA211605內置多重保護功能，提升系統魯棒性：

逐周期電流限制：實時監測電感電流，防止過流損壞，適用于電機啟動或短路等瞬態工況。

輸入欠壓鎖定（UVLO）：當VIN低于4.5V（典型值）時關斷輸出，防止器件在非正常電壓下工作。

輸出欠壓保護（UVP）：檢測輸出電壓異常，防止系統因供電不足導致復位或數據錯誤。

熱關斷（TSD）：當結溫超過150°C（典型值）時自動關閉輸出，待溫度恢復后重啟，防止過熱損壞。

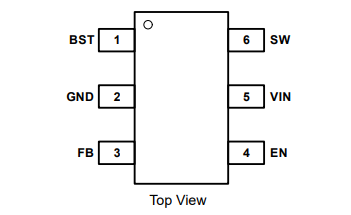

RAA211605引腳圖

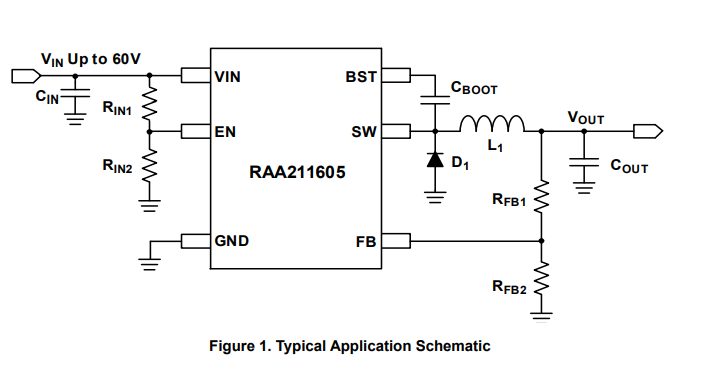

RAA211605典型應用電路圖

典型應用場景

該器件廣泛適用于：

工業PLC與I/O模塊：直接從24V背板取電，為邏輯電路供電。

BLDC電機驅動系統：為柵極驅動器、MCU及傳感器提供穩定偏置電源。

4-20mA電流環系統：配合AnalogPAK器件，為HART調制解調器及傳感器供電。

智能水凈化、樓宇照明控制：在寬輸入條件下提供可靠電源。

視覺AI網關與邊緣設備：為低功耗AI處理器提供中間電壓軌。

設計建議

輸入端建議使用低ESR陶瓷電容（≥10μF）以抑制電壓紋波。

電感值推薦10μH至22μH，需滿足峰值電流不飽和。

反饋電阻分壓網絡應靠近FB引腳布局，避免噪聲干擾。

瑞薩電子代理商-深圳市中芯巨能電子有限公司現貨供應，一片起訂，滿足您從研發到批量生產的所有大小批量采購需求。為制造業廠家的工程師或采購提供選型指導+數據手冊+樣片測試+技術支持等服務。如需產品規格書、樣片測試、采購、技術支持等需求，請加客服微信：13310830171。
