TEA2017ABT、TEA2017AAT屬于恩智浦TEA2017xxT系列，此系列是一款高度集成的數字可配置LLC與PFC組合控制器，適用于高效AC-DC諧振電源設計。恩智浦/NXP代理、原廠貨源-深圳市中芯巨能電子有限公司為您提供TEA2017ABT、TEA2017AAT：技術參數詳解、引腳圖、典型應用電路圖及現貨。

型號差異與PFC模式配置

該系列包含兩個主要型號：

TEA2017AAT：支持多模式PFC，可在DCM/QR、CCM固定頻率及混合模式下運行，適用于寬負載范圍的高效率設計。

TEA2017ABT：PFC功能限定為DCM/QR模式，適合成本敏感型應用，其LLC部分與AAT版本相同。

LLC控制器支持高功率連續開關模式、低功耗模式（Low-Power Mode）和突發模式（Burst Mode），可在輕載時自動切換至低功耗運行，確保全負載范圍內高效率。特別地，低功耗模式工作于連續開關與突發模式之間的過渡區域，優化了中低負載效率，避免傳統設計中效率驟降的問題。

數字架構與可配置性

TEA2017xxT基于高速可配置硬件狀態機實現數字控制，具備出色的實時性能與抗干擾能力。所有關鍵參數可通過外部接口（如I2C或?qū)Ｓ镁幊桃_）進行配置，包括：

LLC工作頻率（確保高于20kHz，避免可聽噪聲）

軟啟動/軟停止時間

模式切換閾值（如OPP、OVP觸發點）

保護機制響應方式（鎖存、自動重啟、多次嘗試后鎖存）

配置數據可加密存儲，防止設計被復制，保護知識產權。

集成特性與系統優化

高壓啟動：集成高壓電流源，省去外部啟動電阻，加快啟動速度。

驅動集成：內置高/低側驅動器及高壓電平轉換，高側驅動由低側輸出供電，簡化自舉電路設計。

X電容放電：集成放電功能，符合安規要求，無需外接電阻。

PFC電流補償：通過補償輸入濾波器電流，提升功率因數（PF > 0.9）并降低總諧波失真（THD），滿足能源之星、EuP等標準。

EMI優化：PFC開關頻率抖動功能可有效降低傳導EMI峰值。

保護機制

提供全面的獨立可配置保護功能：

輸入欠壓/過壓（UVP/OVP）

過流（OCP）、過功率（OPP）

浪涌電流保護（ICP）

過熱保護（OTP），支持內部與外部NTC檢測

電容模式調節（CMR）

褐變保護與禁用輸入控制

所有保護均可設置響應類型與時序，適應不同應用需求。

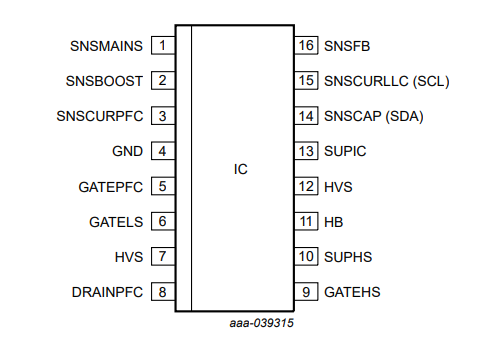

引腳圖

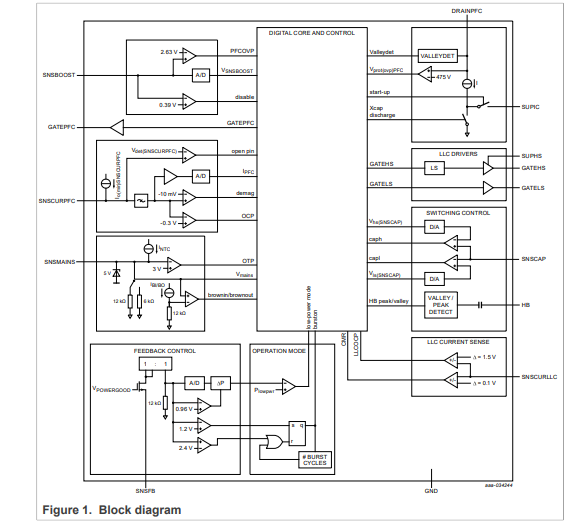

典型應用原理圖

效率與綠色性能

在與次級同步整流控制器（如TEA2095T）配合使用時，空載輸入功率可低于75mW，滿足最嚴格的節能標準。谷值/零電壓開關（ZVS）技術最小化開關損耗，實現從輕載到滿載的高效率轉換。

典型應用

適用于200–500W電源系統，包括：

臺式機、游戲主機、一體機

液晶電視、超高清LED電視

筆記本適配器、5G通信電源

打印機、服務器PSU

配合Ringo GUI工具，工程師可實時調試參數，加速開發周期。其高集成度與靈活配置能力，使其成為高效率、小體積電源設計的理想選擇。
