AD8353 （訂購料號：AD8353ACPZ-REEL7 ）是ADI公司推出的一款寬帶、固定增益、線性射頻放大器，工作頻率覆蓋 1 MHz 至 2.7 GHz，適用于蜂窩通信、寬帶接入、CATV、LMDS/MMDS 及通用無線系統。該器件基于ADI專有的 25 GHz硅互補雙極性工藝制造，在工藝、溫度和電源電壓變化下表現出優異的穩定性，是VCO緩沖、發射/接收鏈路增益級、PA驅動器等應用的理想選擇。

核心性能參數

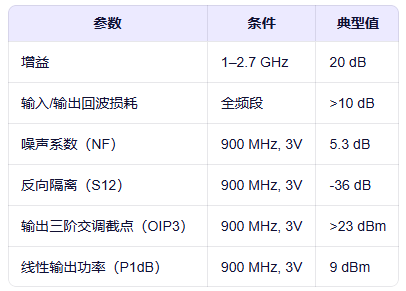

AD8353提供 20 dB固定增益，內部完全匹配至50 Ω，無需外部阻抗匹配網絡，顯著簡化射頻設計。其關鍵性能指標如下：

在2.7 GHz高頻端，OIP3仍保持19 dBm，確保在寬帶應用中具備良好線性度。

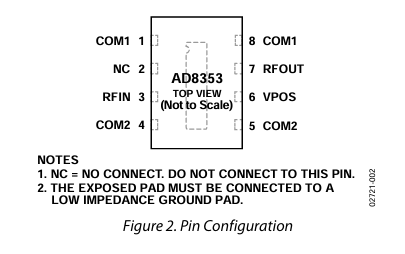

引腳圖

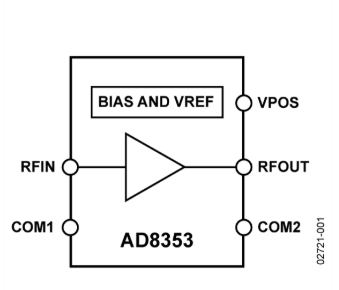

典型應原理圖

電源配置與工作模式

AD8353支持 3V 或 5V 單電源供電，提供靈活的系統集成選項：

3V 供電模式（推薦用于低功耗設計）

需在VPOS（引腳5）與電源間串聯 RF扼流電感（RFC）；

典型電感值：100 nH；

900 MHz下：

電流：42 mA

P1dB：9 dBm

OIP3：>23 dBm

NF：5.3 dB

5V 供電模式（簡化BOM）

無需外部電感，VPOS直接接5V；

內部穩壓結構支持寬電壓輸入；

900 MHz下：

電流：42 mA（與3V模式相同）

P1dB：8 dBm

OIP3：>22 dBm

NF：5.6 dB

S12：-35 dB

兩種模式下功耗均為 126 mW（3V）或 210 mW（5V），適合對功耗敏感的應用。

射頻接口與布局建議

單端50 Ω設計：RF輸入（RFIN）與輸出（RFOUT）均內部匹配，僅需隔直電容（典型值100 pF）；

電源去耦：

VPOS引腳：100 nH RFC + 10 μF鉭電容 + 100 nF陶瓷電容；

VEE（引腳4）：直接接地，建議使用低ESR陶瓷電容（100 nF）旁路；

封裝與散熱：

采用 6引腳SC70-6（SOT-363）芯片級封裝，帶外露焊盤；

焊盤必須可靠接地，以實現低熱阻和良好屏蔽；

推薦PCB布局：頂層接地平面開窗，焊盤區域布置多組熱通孔連接至內層地。

關鍵應用電路

1. VCO緩沖器

作為壓控振蕩器（VCO）輸出緩沖，AD8353可有效隔離負載變化對VCO頻率穩定性的影響。其高反向隔離（-36 dB @ 900 MHz）確保輸出信號不會反射回VCO，維持相位噪聲性能。

2. PA前置驅動器

在發射鏈路中，AD8353可作為功率放大器（PA）的驅動級，提供20 dB增益和+9 dBm輸出，驅動后續高功率級。其高OIP3特性有助于保持調制信號的EVM性能。

3. 接收機低噪聲增益級

盡管噪聲系數為5.3 dB，略高于專用LNA，但在中頻增益級或?qū)υ鲆娣€(wěn)定性要求高的場景中，AD8353可替代多級放大器，簡化設計。

4. 天線驅動器

適用于低功耗無線模塊（如Sub-GHz、LoRa、BLE）的天線驅動，直接驅動50 Ω天線負載，無需額外匹配。

溫度與穩定性

工作溫度范圍：-40°C 至 +85°C；

增益隨溫度變化：< ±0.5 dB（全溫區）；

電源抑制比（PSRR）優異，對電源噪聲不敏感；

內部偏置電路確保增益與OIP3在電壓波動時保持穩定。
