PMBT3904 是由 Nexperia 公司推出的一款高性能、小功率 NPN 型雙極結型晶體管（BJT），專為通用開關和放大應用設計。Nexperia/安世半導體代理、原廠貨源-深圳市中芯巨能電子有限公司為您提供PMBT3904 ：技術參數詳解、引腳圖、典型應用電路及現貨。

核心特性與優勢

優異的電氣性能

集電極-發射極電壓 (VCEO)：高達 40 V，適用于中低壓電路設計。

集電極電流 (IC)：連續工作電流可達 200 mA，具備較強的負載驅動能力。

直流電流增益 (hFE)：在 VCE = 1 V、IC = 10 mA 條件下，典型值為 100 至 300，增益范圍寬，適用于多種放大和開關場景。

快速開關響應PMBT3904 具有出色的開關特性，典型延遲時間和上升時間均為 35 ns，存儲時間為 200 ns，下降時間為 50 ns。這些參數確保了器件在高頻開關應用中能夠快速響應，有效降低功耗和信號失真。

低飽和壓降

集電極-發射極飽和電壓 (VCEsat)：在 IC = 10 mA、IB = 1 mA 時，最大值為 200 mV；在 IC = 50 mA、IB = 5 mA 時，最大值為 300 mV。

基極-發射極飽和電壓 (VBEsat)：在相同條件下，典型值約為 650–850 mV。 低飽和壓降有助于減少導通損耗，提升系統能效。

高可靠性與汽車級認證PMBT3904 已通過 AEC-Q101 汽車電子標準認證，表明其在極端溫度、振動和濕度等惡劣環境下仍能保持穩定可靠的工作性能，適用于汽車電子控制系統、車載傳感器、LED 驅動等對可靠性要求嚴苛的應用。

寬泛的工作溫度范圍

工作環境溫度范圍：-65°C 至 +150°C

存儲溫度范圍：-65°C 至 +150°C

最大結溫 (Tj)：150°C 極寬的溫度適應能力使其可在工業級和汽車級環境中穩定運行。

小型化封裝設計采用 SOT23 小型表面貼裝封裝（尺寸約 2.9 mm × 1.3 mm × 1 mm），節省 PCB 空間，適用于高密度集成的現代電子產品設計。

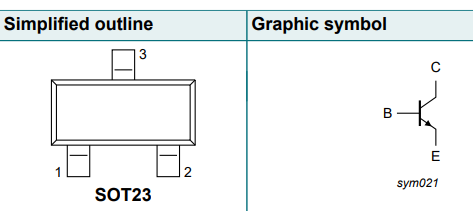

PMBT3904引腳圖及典型應用電路圖

主要應用領域

通用開關電路（如邏輯電平轉換、繼電器驅動）

小信號放大電路（如音頻前置放大、傳感器信號調理）

電源管理與穩壓電路

汽車電子模塊（如車身控制、照明系統）

消費類電子產品（如智能手機、平板電腦、智能家居設備）

互補型號

PMBT3904 的 PNP 型互補晶體管為 PMBT3906，兩者可配合使用，構建推挽輸出級或差分放大電路，滿足更復雜的設計需求。

Nexperia/安世半導體代理、原廠貨源-深圳市中芯巨能電子有限公司，現貨供應PMBT3904，100%原廠原裝正品，一片起訂，滿足您從研發到批量生產的所有大小批量采購需求。如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
