在汽車智能化與電動化趨勢推動下，車燈系統正從傳統照明向高集成、高安全性的智能照明演進。作為信號交互與品牌識別的關鍵載體，尾燈、轉向燈、日行燈等外部照明對可靠性、功能安全和設計靈活性提出了更高要求。近日，安世半導體（Nexperia） 正式推出全新 NEX13XX0-Q100 系列線性LED驅動器，涵蓋12、16、24通道三種配置，每通道支持高達100mA輸出電流，全面滿足現代汽車照明系統的嚴苛需求。

集成功能安全，簡化系統認證

該系列最大亮點之一是提供符合 ISO 26262標準的ASIL-B等級功能安全版本，適用于QM至ASIL-B級別的車燈應用。相比傳統通過系統冗余實現安全等級的設計，集成ASIL-B功能的驅動芯片可顯著減少外部元件數量，降低PCB面積，并大幅簡化整車廠的功能安全認證流程。全系列產品均已通過 AEC-Q100 Grade 1 認證，支持-40°C至+125°C環境溫度范圍，確保在極端工況下的長期可靠性。

高精度驅動與靈活調光

NEX13XX0-Q100系列具備±5%的輸出電流精度，確保多通道間亮度一致性，提升視覺效果。每通道最大輸出電流達100mA，并支持通道并聯以驅動更高功率LED模塊。器件同時支持模擬調光與PWM調光，便于實現動態燈光效果，如流水轉向燈、呼吸式尾燈等裝飾性功能。

創新通信架構：UART over CAN

為應對車載網絡日益復雜的布線挑戰，該系列采用創新的 UART over CAN 接口方案，在保留CAN物理層高可靠性的基礎上，通過協議轉換實現高效數據傳輸。單條總線最多可級聯27個Slave設備，且12/16/24通道型號的數據幀結構兼容，允許混合使用不同通道數的驅動器，實現高度靈活的分布式照明布局。部分型號還集成了CAN收發器，進一步減少BOM成本。

低功耗與優異熱性能

得益于優化的電路設計，NEX13XX0-Q100系列擁有行業領先的低dropout電壓（典型值約200mV @ 100mA），有效降低輸入供電電壓VS需求，從而減少芯片自身功耗與溫升。實測數據顯示，在相同負載條件下，其芯片表面溫度比主要競品低6–8°C，有助于提升系統整體熱穩定性，減少散熱設計負擔。

全面診斷與EMI優化

器件內置豐富的故障診斷功能，支持通道開路、短路、單LED短路檢測，并在正常模式與失效安全模式下均可運行，確保故障狀態下的系統可控性。此外，通過優化版圖與驅動電路，產品在傳導與輻射發射測試中均以大余量通過CISPR 25 Class 5標準，滿足嚴苛的車載電磁兼容要求。

溫度監測集成NTC接口

芯片集成NTC熱敏電阻輸入引腳，可實時監測LED模組溫度，實現過溫保護與亮度補償，無需額外MCU資源，提升系統集成度。

應用場景與型號

該系列廣泛適用于貫穿式尾燈、動態轉向燈、剎車燈、日間行車燈等車外照明系統。

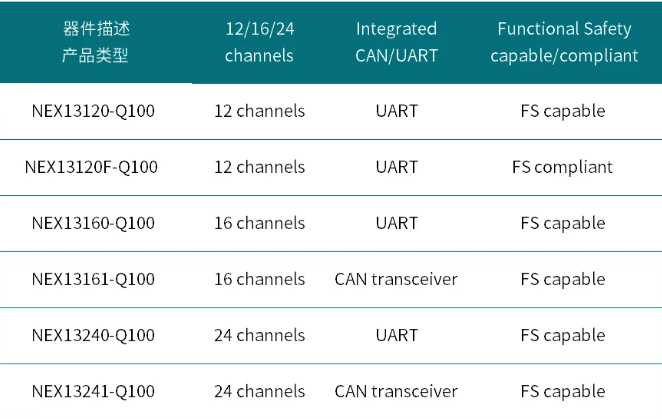

NEX13XX0-Q100系列可選型號如下：

NEX13120-Q100

NEX13120F-Q100

NEX13160-Q100

NEX13161-Q100

NEX13240-Q100

NEX13241-Q100
