R5F102AAASP#10屬于瑞薩電子RL78/G12系列，是一款專為低功耗、高集成度應用設計的16位微控制器（MCU）。該器件適用于多種嵌入式系統，如家用煙霧探測器、掃地機器人及自動光學檢測設備等。瑞薩電子代理商-中芯巨能為您介紹其關鍵特性、應用場景、引腳圖、原理圖及現貨供應。

核心架構與性能

R5F102AAASP#10基于瑞薩自研的RL78核心，工作頻率最高可達24MHz，提供16位處理能力，適合實時控制與數據處理任務。其內置閃存容量為16KB，支持在線編程與多次擦寫，滿足中小型嵌入式系統的存儲需求。此外，芯片還配備了2KB EEPROM，用于存儲配置參數或非易失性數據，無需額外EEPROM芯片，簡化了硬件設計。

外設資源與接口

該MCU提供了豐富的外設資源：

DMA：直接存儲器訪問，提升數據傳輸效率；

LVD：低壓檢測，確保在電源波動時系統穩定運行；

POR：上電復位，保障啟動可靠性；

PWM：脈寬調制輸出，適用于電機控制、LED調光等場景；

WDT：看門狗定時器，防止程序跑飛。

連接接口方面，支持CSI（串行通信接口）、I2C、UART/USART，便于與其他傳感器、執行器或通信模塊互聯。特別是I2C和UART接口，廣泛應用于智能家居設備中的傳感器數據采集與控制指令傳輸

R5F102AAASP#10具備23個通用I/O引腳，通過靈活配置可實現多路輸入輸出功能。采用30-LSSOP封裝，尺寸緊湊，適合空間受限的應用環境。封裝形式為表面貼裝，易于自動化生產

芯片內部集成了16KB閃存作為程序存儲器，2KB SRAM用于運行時數據存儲。此外，還配備了一個8通道8/10位ADC，支持多路模擬信號采樣，適用于溫度、濕度、煙霧濃度等多種傳感器的數據采集。

供電電壓范圍為1.8V至5.5V，適應不同電源方案，尤其適合電池供電設備。工作溫度范圍為**-40°C至85°C**，覆蓋工業級與消費級應用需求，確保在極端環境下穩定運行。

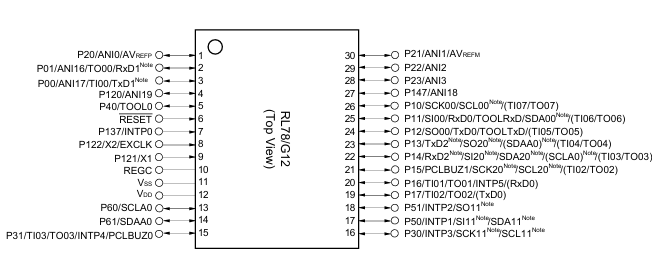

R5F102AAASP#10引腳圖

R5F102AAASP#10原理圖

應用場景

家用煙霧探測器：R5F102AAASP#10可用于設計超低功耗煙霧探測器，集成AFE（模擬前端）實現靈活且經濟高效的消防安全解決方案。MCU通過ADC采集傳感器數據，結合定時器與中斷機制實現實時監測與報警功能。

掃地機器人：該MCU適用于智能掃地機器人的控制系統，支持?jǐn)z像頭SLAM算法，結合電機驅動技術實現精準導航與障礙物避讓。MCU通過I2C接口與各類傳感器通信，利用PWM控制電機轉速，實現高效清潔。

自動光學檢測（AOI）：在高速、低延遲的AOI系統中，R5F102AAASP#10可作為主控單元，處理圖像數據并通過Wi-Fi 6傳輸結果。其強大的計算能力和豐富的外設接口，確保系統穩定運行。

便攜式紫外線消毒器：MCU控制UV燈的工作狀態，結合充電管理電路與安全保護機制，打造便攜、環保的衛生設施。通過ADC監控電池電壓，確保使用安全。

基于MCU的6通道功率定序器：適用于PLC等自動化設備，提供靈活的電源排序方案，確保系統可靠啟動與運行。MCU通過GPIO控制繼電器或MOSFET開關，實現多路電源的順序開啟與關閉。

設計建議

電源設計：建議使用低噪聲穩壓器，并在電源入口處增加去耦電容，以提高抗干擾能力。

PCB布局：注意ADC輸入信號走線盡量短，避免引入噪聲；晶振應靠近MCU放置，確保時鐘信號穩定。

固件開發：充分利用DMA進行數據傳輸，減少CPU占用率；合理配置WDT，確保系統健壯性。
