在電動汽車與工業儲能系統中，電池管理系統（BMS）對通信可靠性、實時性及功能安全的要求日益嚴苛。傳統點對點通信架構不僅布線復雜，還難以滿足高通道數電芯監控的同步需求。針對這一挑戰，恩智浦推出的 BMA6002（車規級）與 BMI6002（工業級）系列BMS通信網關芯片，通過支持TPL（Transceiver Physical Layer），為多節點BMS提供了高集成度、高可靠性的通信解決方案。

雙TPL端口 + 菊花鏈拓?fù)洌喕到y(tǒng)布線

BMA6002/BMI6002的核心亮點在于其雙獨立TPL端口設計，每個端口均集成收發器，支持電容式或電感式隔離方案。通過菊花鏈方式串聯多個BMS從節點（如AFE模塊），可構建線型或環形拓?fù)洹８匾氖牵撓盗兄С窒⑼綑C(jī)制——所有TPL端口基于統一時序傳輸電壓、電流和溫度采樣數據，確保多電芯監測的時序一致性，這對高精度SOC/SOH估算至關重要。

在故障容錯方面，芯片支持菊花鏈環回（Loop-back）功能。當鏈路中某節點失效時，信號可通過反向路徑繞行，維持主控與其余節點的通信，顯著提升系統可用性，滿足ASIL D級功能安全對通信冗余的要求。

靈活主機接口，無縫對接主流MCU

為適配不同系統架構，該系列提供兩種主機接口版本：

BMA6002S / BMI6002S：通過 SPI 接口連接主控MCU，支持單/雙SPI模式，最高數據速率10 Mbit/s；

BMA6002C / BMI6002C：集成 CAN FD 控制器，可直連外部CAN FD收發器，兼容車載高速網絡。

此外，芯片內置 I2C主機 和 SPI主機（最多6個片選），可用于管理外部EEPROM、安全I(xiàn)C或電源管理IC，減少主控外設負擔。GPIO引腳支持狀態/事件映射，便于實現硬件握手或中斷觸發。

高度集成，降低BOM與設計復雜度

BMA6002/BMI6002采用LQFP48封裝，符合AEC-Q100 Grade 1車規標準（-40℃~125℃）。其內部集成5V穩壓器（可選外部供電），支持3.3V或5V I/O電平，靈活匹配不同邏輯域。通過將TPL物理層、協議轉換、緩沖管理及電源控制集成于單芯片，大幅減少外圍器件數量——例如無需額外隔離驅動器或電平轉換芯片。

在軟件層面，芯片提供可配置的請求/響應緩沖區、基于地址的自動路由機制及流控信號（如BUSY/READY），簡化驅動開發。配合恩智浦提供的參考固件，工程師可快速實現TPL與SPI/CAN FD之間的協議橋接。

應用價值：安全、智能、高效

該系列芯片的價值不僅體現在硬件層面：

功能安全：實時錯誤檢測、狀態上報及ASIL D合規設計，滿足ISO 26262要求；

智能運維：高速同步采樣（10 Mbit/s TPL速率）提升數據精度，支持預測性維護；

平臺復用：同一硬件設計可適配域集中式或區域電子電氣架構，加速不同車型/儲能系統的開發迭代。

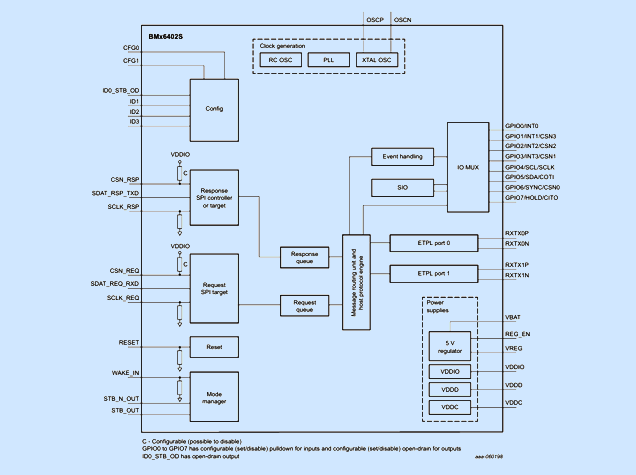

BMA6002/BMI6002原理圖

BMA6002/BMI6002訂購料號

BMA6402S

BMI6402S

BMA6402C

BMI6402C
