在家電智能化加速推進的背景下，控制面板正從機械按鍵向“觸摸+顯示”一體化演進。然而，傳統方案通常需分別采用一顆觸摸MCU和一顆LED驅動IC，不僅增加BOM成本、占用更多PCB面積，還帶來軟件協同復雜、開發周期長等問題。針對這一痛點，中微愛芯代理商-中芯巨能推薦您使用國產品牌中微愛芯高集成度單芯片解決方案——AiP1647，此芯片可將8通道電容式觸摸檢測與多段位LED顯示驅動集成于單一芯片，顯著優化系統架構。

AiP1647技術參數詳解

AiP1647采用單總線通信協議，僅需一根信號線即可與主控MCU完成觸摸狀態讀取、顯示內容更新及參數配置，極大節省寶貴的GPIO資源。該芯片支持10段×7位或13段×4位共陰極LED顯示，并內置顯示RAM，支持自動地址遞增或固定地址寫入模式，便于動態刷新界面內容。同時提供8級輝度調節，適應不同環境光下的可視性需求。

在觸摸性能方面，AiP1647集成8個高靈敏度觸摸通道，支持多鍵同時檢測，并具備完善的抗干擾機制。關鍵參數如觸摸閾值、消抖次數、噪聲抑制等級均可通過軟件靈活配置，適配不同面板材質（如亞克力、玻璃）與厚度。此外，芯片內置最長20秒按鍵持續時間限制，有效防止因水漬、油污或誤觸導致的異常操作。

得益于高度集成設計，AiP1647外圍電路極為簡潔，僅需少量阻容元件即可穩定工作，大幅降低PCB布局難度與生產成本。相比傳統雙芯片方案，可減少至少2–3顆外圍器件，BOM成本降低20%以上，同時縮短軟件調試與認證周期。

中微愛芯AiP1647具體參數如下所示：

工作電壓：3.0~5.5V

靜態電流：150uA

顯示模式：4-7 位、10-13 段

LED 驅動@3V 段驅動能力：-30mA

LED 驅動@3V 位驅動能力：100mA

輝度調節：8 級可調

觸摸通道：8路

通信方式：單總線

工作溫度：-40℃C~+105℃℃

封裝形式：SOP28

AiP1647典型應用

典型應用場景涵蓋各類帶LED顯示與觸摸按鍵的小家電，包括：

廚房電器：空氣炸鍋、微波爐、電磁爐、電飯煲

環境電器：電風扇、加濕器、暖風機

衛浴產品：即熱式熱水器、智能花灑

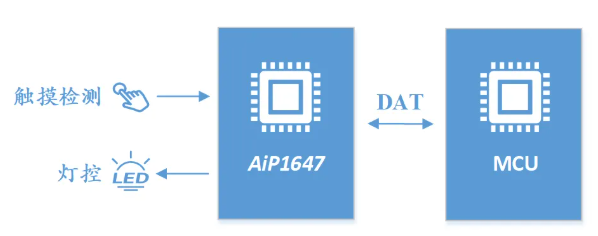

以空氣炸鍋為例，AiP1647可同時驅動溫度/時間顯示（如“180℃ 15:00”）并響應“開始”“定時”“風速”等觸摸指令，無需額外驅動芯片，主控MCU僅需通過單線發送指令即可完成全部交互邏輯。下圖是基于中微愛芯AiP1647的觸摸顯示一體化控制解決方案框圖

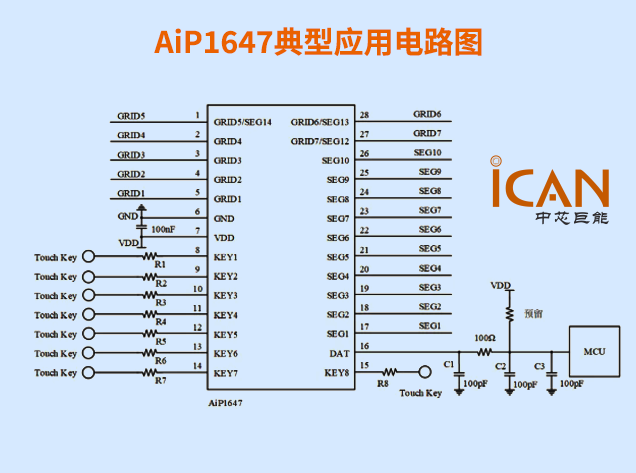

AiP1647典型應用電路圖

對于追求高性價比、快速量產的家電廠商而言，AiP1647提供了一種“開箱即用”的一體化人機交互方案。其成熟的參考設計、詳盡的SDK支持及已量產驗證的可靠性，使其成為替代傳統分立方案的理想選擇，助力產品在成本、性能與上市速度上全面領先。

如需AiP1647規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。中微愛芯代理商-深圳市中芯巨能電子有限公司，為制造業廠家的工程師或采購提供選型指導+數據手冊+樣片測試+技術支持等服務。
