在電力電子系統不斷追求高效率、高功率密度的發展趨勢下，三相四橋臂拓?fù)湟蚱涑錾娜嗖黄胶庖种颇芰挽`活的單相供電特性，被廣泛應用于儲能變流器（PCS）、UPS等高端場景。然而，相比傳統的三相三橋臂結構，四橋臂拓?fù)漭敵鲭妷弘娖綌?shù)由5個降至3個（±Udc, 0），導致負載電流諧波含量顯著增加，如圖1與圖2所示，電流THD從3.23%上升至4.83%。

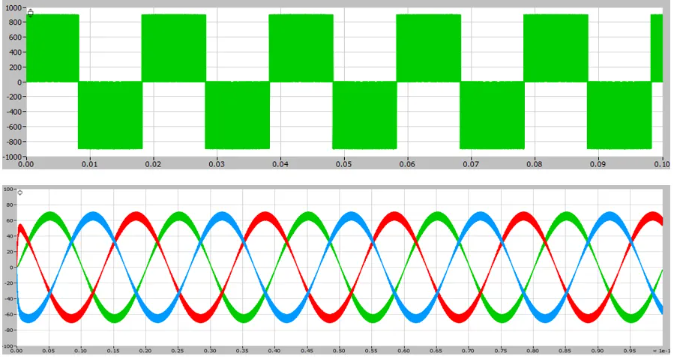

圖1. 三相三橋臂變換器相電壓，電流波形，

電流THD=3.23%

圖2. 三相四橋臂變換器相電壓，電流波形，

電流THD=4.83%

為滿足日益嚴格的電能質量要求，傳統方案通常采用多電平或多重化拓?fù)湟越档椭C波，但此類方法會顯著增加功率器件數量和系統復雜度。在此背景下，引入具備高頻開關能力的碳化硅（SiC）MOSFET成為一種更優選擇——無需額外增加功率器件，即可通過提升開關頻率優化濾波效果，從而有效控制THD。

從導通特性來看，SiC MOSFET展現出明顯優勢。其輸出特性曲線在進入飽和區前呈線性變化，在低電流區域?qū)▔航碉@著低于IGBT，進而降低導通損耗。此外，SiC MOSFET支持反向?qū)ǎ晒ぷ饔谕秸髂Ｊ剑瑴p少體二極管導通時間，進一步優化系統效率（見圖3）。

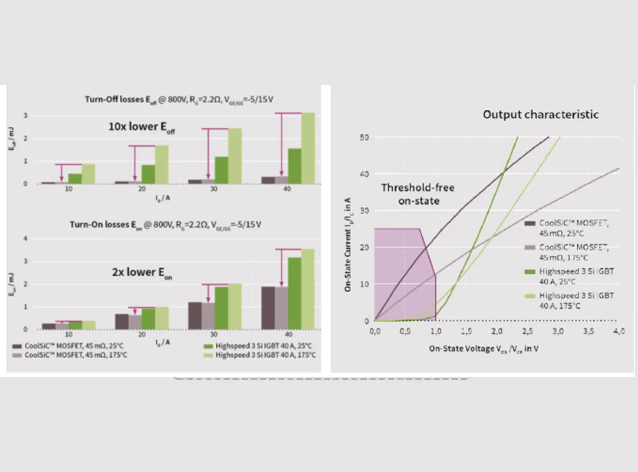

圖3

在開關損耗方面，SiC材料具備更高的電子漂移速度，且無拖尾電流效應，使得其關斷損耗遠低于IGBT。同時，SiC二極管反向恢復能量極低，大幅降低開通損耗。仿真數據顯示，在相同電流條件下，SiC MOSFET的總開關損耗顯著優于IGBT，并表現出更低的溫度依賴性。

以額定功率125kW的工商業PCS為例，對比兩電平SiC MOSFET方案與T-NPC三電平IGBT方案在離網放電工況下的表現：

負載均衡：在THD=3.15%條件下，SiC方案所需濾波電感僅為142μH，而IGBT方案需增至223μH。SiC方案效率達99.03%，比IGBT方案（98.58%）高出約0.5個百分點。同時，功率器件數量減少50%，拓?fù)浣Y(jié)構更為簡潔。

負載不平衡（100%單相輸出）：SiC方案中各橋臂結溫差異較小，最高結溫約129.8℃；而IGBT方案第四橋臂橫管因?qū)〞r(shí)間延長，成為熱點，最高結溫達128.5℃。兩種方案在極端工況下的熱穩定性接近，但SiC方案仍保持效率與結構優勢。
