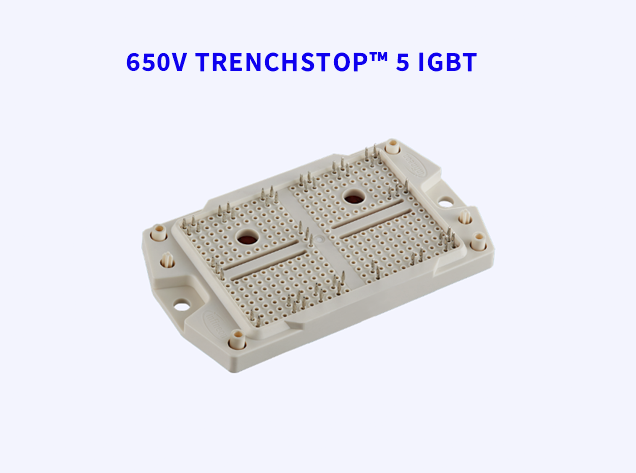

650V TRENCHSTOP? 5 EasyPACK? 3B三電平功率模塊專為1000VDC光伏逆變器設計，提供了卓越的性能和可靠性。該系列產品型號包括單相NPC1橋臂F3L400R07W3S5_B59和三相NPC1橋臂FS3L100R07W3S5_B11，目標功率分別為150kW（Vac=480V）和40kW。代理銷售英飛凌旗下全系列IC電子元器件-中芯巨能將詳細介紹其產品特點、應用價值及技術優勢。

產品特點

650V TRENCHSTOP? 5 IGBT芯片

650V TRENCHSTOP? 5 IGBT芯片優化了開關損耗和軟關斷特性，確保在高頻率下的高效運行。具體來說：

S5芯片：優化了開關損耗和軟關斷特性，適用于外管T1/T4。

L5芯片：優化了Vce,sat，適用于內管T2/T3。

這種組合不僅提高了模塊的整體效率，還增強了系統的穩定性。此外，PressFIT壓接式EasyPACK? 3B封裝進一步提升了模塊的可靠性和安裝便利性。

NPC1結構

NPC1（Neutral Point Clamped）結構是該系列產品的核心設計之一。外管T1/T4采用TRENCHSTOP? 5 S5芯片，而內管T2/T3則采用TRENCHSTOP? 5 L5芯片。這種設計使得模塊具有全無功輸出能力，并且能夠?qū)崿F(xiàn)最大99%的轉換效率。

應用價值

卓越的光伏逆變器性能

650V TRENCHSTOP? 5 EasyPACK? 3B模塊在光伏逆變器中的表現尤為出色。它支持光伏逆變器的無功功率能力cos φ=0.8，這意味著在不同的負載條件下都能保持高效的能量轉換。對于單相NPC1模塊，其輸出功率可超過100kVA，而三相NPC1模塊的功率約為40kVA。

高效的能量轉換

該模塊的最大效率可達99%，顯著降低了系統能耗，延長了設備的使用壽命。通過優化的開關損耗和軟關斷特性，模塊能夠在高頻下穩定運行，減少了不必要的能量損失。同時，PressFIT壓接式封裝簡化了安裝過程，提高了系統的整體可靠性。

多種應用場景

650V TRENCHSTOP? 5 EasyPACK? 3B模塊適用于多種光伏逆變器應用場景，特別是那些需要高效率和高可靠性的場合。例如，在大型商業光伏電站中，該模塊可以提供穩定的電力供應，確保系統長期可靠運行。此外，其緊湊的設計也使其適合于空間有限的應用環境，如分布式光伏發電系統。

技術優勢

全無功輸出能力

模塊具備全無功輸出能力，這使得它在處理復雜電網條件時更加靈活。無論是在白天高峰時段還是夜間低谷時段，模塊都能保持高效的能量轉換，確保系統的穩定性和可靠性。

PressFIT壓接式封裝

PressFIT壓接式封裝技術不僅提高了模塊的機械強度，還簡化了安裝過程。與傳統的焊接方式相比，PressFIT技術減少了熱應力對模塊的影響，延長了其使用壽命。此外，這種封裝方式還提高了模塊的散熱性能，進一步增強了系統的可靠性。

優化的開關損耗和軟關斷特性

通過優化的開關損耗和軟關斷特性，650V TRENCHSTOP? 5 IGBT芯片在高頻運行時表現出色。這不僅提高了系統的整體效率，還減少了電磁干擾（EMI），使得模塊更適合于復雜的工業環境。

結語

650V TRENCHSTOP? 5 EasyPACK? 3B三電平功率模塊以其卓越的性能和可靠性，成為1000VDC光伏逆變器的理想選擇。無論是單相NPC1模塊還是三相NPC1模塊，都能提供高效的能量轉換和穩定的運行表現。其優化的開關損耗和軟關斷特性，結合PressFIT壓接式封裝技術，使得該模塊在實際應用中展現出優異的性能。如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
