熱電偶憑借其高精度、經濟實惠和寬廣的溫度測量范圍，在工業領域廣泛應用。它由兩種不同的金屬或合金線焊接而成，通常稱為熱端。熱電偶通過檢測兩端（另一端稱為冷端）之間的電壓差來測量溫度，而冷端需保持在一個已知溫度以確保測量準確性。

熱電偶的工作原理與歷史背景

熱電偶的基本工作原理基于Seebeck、Peltier和Thompson效應。這些效應共同作用，使得當熱端與冷端存在溫差時，熱電偶會產生一個對應的電壓輸出。值得注意的是，熱電偶測量的是兩個端點之間的溫度差異，而非冷端的絕對溫度。盡管術語“熱端”和“冷端”源于歷史應用，但在實際操作中，冷端的溫度也可能高于熱端，導致輸出電壓極性反轉。

不同類型的金屬組合構成的標準熱電偶，如K型鎳鎘合金熱電偶，其輸出電壓數據已被標準化并制成表格，方便用戶查閱。為了準確測量熱端的溫度，必須進行冷端補償——即測量冷端溫度并對熱電偶輸出進行相應調整。早期，為實現絕對溫度測量，人們會將冷端置于冰水混合物中，以達到真正的0°C參考點。

現代熱電偶傳感器的設計與應用

現代熱電偶溫度傳感器不僅包括熱電偶本身，還配備有特殊電纜和連接器，這些組件使用與熱電偶導線相同的材料制成。此外，信號處理模塊通常安裝在高熱導率材料上，例如銅底板，以確保輸入連接處的等溫環境。同時，電氣隔離是必要的，但需要保持良好的導熱性能。

信號處理電路由低壓直流放大器、溫度傳感器、冷端補償電路、內置基準ADC、開路檢測器和數字輸出接口組成。這類功能集成于小型IC內，如MAX6674和MAX6675，只需外部連接熱電偶和電源即可工作。這兩款I(lǐng)C通過SPI兼容接口與微控制器連接，分別適用于不同的溫度測量范圍和分辨率要求。注：我司代理銷售亞德諾半導體旗下全系列IC電子元器件，如需MAX6674/MAX6675產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

提高測量精度的技術手段

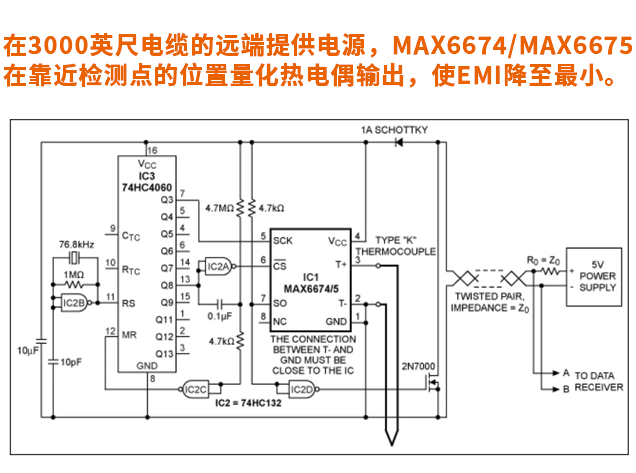

由于熱電偶信號易受電磁干擾（EMI）影響，因此在長距離傳輸過程中，建議采用屏蔽電纜和濾波技術來減少噪聲干擾。對于遠距離的應用場景，推薦在檢測點附近對信號進行數字化處理，并利用本地智能控制電路管理信號處理過程。

亞德諾半導體MAX6674/MAX6675內部集成了脈沖時序發生器，用于驅動SPI接口，產生異步串行輸出數據。這有助于確保數據傳輸?shù)姆€(wěn)定性和精確度。此外，穩定的晶體振蕩器進一步保障了數據傳輸?shù)牟ㄌ芈蕼?zhǔn)確性。整個系統設計考慮到了電氣隔離的重要性，確保在-20°C至+85°C的工作溫度范圍內正常運行。

總之，熱電偶作為一種成熟且高效的溫度測量工具，在工業領域的應用前景廣闊。隨著技術的進步，特別是信號處理和抗干擾能力的提升，熱電偶將繼續在各種復雜環境中發揮重要作用，滿足不同行業對精準溫度測量的需求。
