雷卯SMC24-323Q是一種常用于汽車電子系統CAN總線上的ESD保護器件，可以完全替代意法半導體靜電放電(ESD)保護器件：ESDCAN02-2BWY。在實際應用中，由于CAN總線可能會面臨各種環境和電氣干擾，為了保護CAN總線免受靜電放電（ESD）和其他電氣干擾的影響，可以采取一些ESD保護措施。

在判斷SMC24-323Q是否可以替代ESDCAN02-2BWY時，需要注意以下幾點：

1. VRWM（反向工作電壓）是否接近；

2. 抗靜電能力是否接近；

3. VBR（反向擊穿電壓）是否接近；

4. IPP（峰值脈沖電流）是否接近；

5. CJ（結電容）是否接近。

盡管SMC24-323Q的VRWM為24V，但ESD的關鍵參數VBR的典型值是28.9V，因此可以作為26V使用。其它參數都比較接近，因此可以完全替代。許多客戶已經在CAN總線ESD保護方面使用了這種封裝型號。

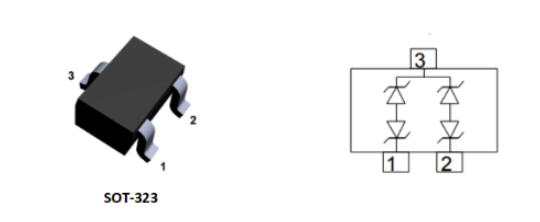

雷卯SMC24-323Q的封裝圖和內部電路如下圖所示。

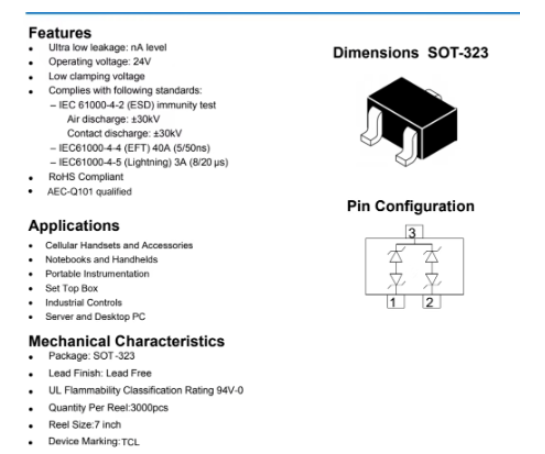

應用方案中，可以將SMC24-323Q用于CAN總線的參考設計方案。規格書參數也可參考如下:

此外，電路板布局對于抑制ESD、電子快速瞬變（EFT）和瞬變浪涌至關重要。建議遵循以下準則：

1. 將ESD放置在盡可能靠近輸入端子或連接器的位置；

2. 盡可能縮短ESD器件與受保護線路之間的路徑長度；

3. 除差分及同類數據地址總線外，非同類信號線盡可能的不要并行；

4. 避免將受保護的導體與未受保護的導體并行放置；

5. 盡量減少所有印刷電路板（PCB）導電回路，包括電源和接地回路；

6. 盡量減少對地瞬態回流路徑的長度；

7. 避免使用瞬態響應路徑做公共接地點；

8. 對于多層PCB，盡可能使用接地平面，接地通孔。

雷卯電子科技有限公司成立于2011年，是國家高新技術企業，品牌Leiditech。公司提供防靜電TVS/ESD以及相關EMC元器件，圍繞EMC電磁兼容服務客戶，自建免費實驗室為客戶測試靜電ESD（30KV）、群脈沖EFT（4KV）、浪涌（8/20，10/700 10/1000）、汽車拋負載（7637 5a/5b）和元器件的性能測試等。Leiditech致力于為客戶提供可信賴的EMC保護方案和元器件。公司緊跟國內外技術更新脈搏，不斷創新EMC保護方案和相關器件，目標方向?yàn)樾》庋b、大功率，為國產化替代提供可信賴方案和元器件。如需產品數據手冊、選型指導、樣片測試、國產替代、詢價、BOM配單等需求請加客服微信：13310830171。
