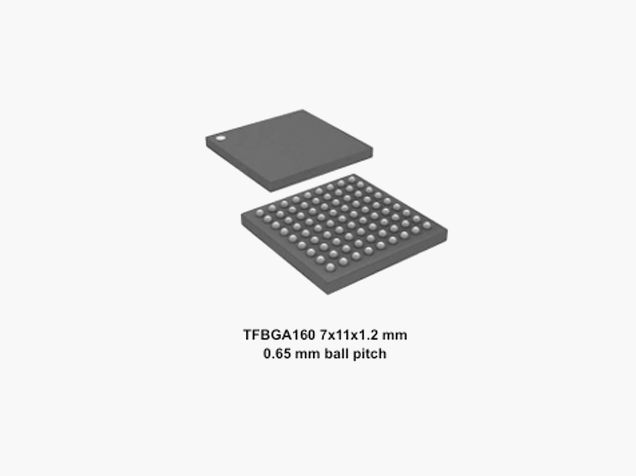

STA8135G是意法半導體Teseo V系列中的一員，這款定位接收器IC支持多頻段、多星座導航信號處理，覆蓋L1、L2、L5及E6頻段，并兼容包括GPS、Galileo、GLONASS、北斗、NAVIC（原IRNSS）和QZSS在內的所有GNSS星座。它為工程師提供了一個高度集成且功能豐富的解決方案，適用于高端導航應用。來自全球授權的意法半導體代理商、原廠貨源 - 深圳市中芯巨能電子有限公司為您介紹STA8135G:中文參數、原理圖及訂購料號。

STA8135G中文參數詳解

核心特點與性能

作為意法半導體第五代定位接收器，STA8135G擁有80個跟蹤通道和4個快速捕獲通道，能夠同時處理來自六大全球?qū)Ш叫l(wèi)星系統的信號。該設備不僅支持傳統的SBAS系統（如WAAS、EGNOS、MSAS、GAGAN、北斗），還具備碼相位、載波相位以及多普勒頻率測量能力。此外，STA8135G集成了天線感應功能、PPS輸出和抗干擾陷波濾波器，確保在復雜電磁環境中也能保持穩定工作。

硬件架構與計算能力

STA8135G采用ARM Cortex M7內核，最大時鐘頻率可達314 MHz，配備了16 KB指令緩存和數據緩存，以及64 KB指令TCM和384 KB數據TCM。嵌套向量中斷控制器（NVIC）增強了實時響應能力，而JTAG調試接口則簡化了開發過程中的調試工作。內置的AES解密硬件加速器進一步提升了數據安全性和處理效率。

存儲與接口設計

該芯片提供了256 KB系統RAM和32通道DMA，以優化數據傳輸速率。存儲器接口方面，除了八路/四路串行Flash控制器（SFC）、SD多媒體卡接口外，還包括多種串行接口選項，如3個UART接口、同步串行口（支持SPI）、I2C、兩個多模串行接口等。此外，還配置了兩個CAN控制器，使得STA8135G可以輕松實現與其他車載網絡組件的通信。

電源管理與可靠性

STA8135G采用了先進的電源管理單元，包含獨立電源域和片上LDO，支持從1.62V到3.6V的供電范圍。特別地，射頻部分配有專用LDO，保證信號純凈度；IO環支持1.8V或3.3V電壓標準，并設有相應的穩壓器。故障保護GPIO的設計增加了系統的魯棒性，而高達85°C的工作溫度上限也表明其良好的熱穩定性。ESD防護等級達到了2 kV（人體模型）和500 V（充電器件模型），提高了產品在現場環境下的耐用性。

STA8135G原理圖

STA8135G訂購料號

STA8135GTR

STA8135G

*現貨供應STA8135G，最快2小時發貨，一片起訂，滿足您從研發到批量生產的所有大小批量采購需求！

*如需STA8135G產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171，或撥打24小時采購熱線：133-1083-0171。
