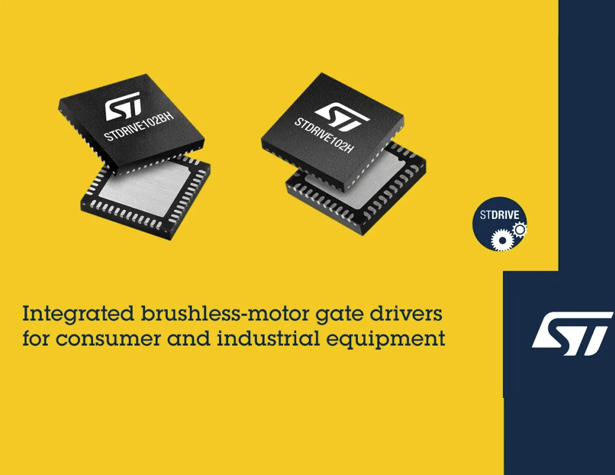

意法半導體（ST）近日推出了兩款新型集成化柵極驅動器——STDRIVE102H和STDRIVE102BH，專門設計用于提升消費電子和工業設備中三相無刷電機的性能、能效及經濟性。這兩款產品針對不同的電流采樣方案進行了優化，旨在滿足市場對高性能、高效率電機控制解決方案的需求。

STDRIVE102H適用于采用單電阻電流采樣的電機控制系統，而STDRIVE102BH則更適合需要更高精度控制的三電阻電流采樣方案。兩者均支持6V至50V的工作電壓范圍，并通過兩個模擬引腳提供靈活配置選項。設計者僅需使用簡單的電阻分壓器即可設置柵極驅動電流，無需額外的柵極電阻，這既簡化了設計流程，也提供了對開關速率的有效控制。此外，這些驅動器還具備低電流待機模式，有助于延長電池使用壽命，特別適合無繩電動工具、家電、電動自行車、移動機器人以及各類工業驅動應用。

新推出的柵極驅動器集成了電荷泵電路，確保上橋臂MOSFET導通時間不受限制，從而使得在需要100% PWM占空比的應用場景下設計更加簡便。同時，該電路保證上下橋臂MOSFET的柵源電壓一致，以平衡功率級的行為。內部低壓差穩壓器（LDO）能夠?yàn)轵?qū)動器的下橋臂電路和模擬前端（AFE）提供穩定的12V和3.3V電壓輸出，同時也可為外部組件供電。

安全性和可靠性方面，新產品配備了全面的電氣保護和過熱保護機制，包括欠壓鎖定（UVLO）、熱關斷功能，以及針對上下橋臂MOSFET漏源電壓（VDS）的監測能力，增加了冗余過流保護。一旦觸發任何保護機制，故障信號引腳將迅速響應，增強系統的整體安全性。

為了加速系統開發周期，意法半導體還推出了相應的評估板EVLDRIVE102H和EVLDRIVE102BH。這兩款評估板不僅配備了電機反電動勢（BEMF）傳感器接口，還可以連接轉子位置傳感器（如果適用），提高了控制精度。標準排針接口允許輕松連接STM32 Nucleo微控制器主板，X-CUBE-MCSDK STM32電機控制軟件開發套件（MCSDK）則為開發者提供了啟動電機運行及開發應用所需的全部工具和代碼資源。

總的來說，STDRIVE102H和STDRIVE102BH代表了意法半導體在電機控制技術上的又一次重大進步，它們不僅提升了產品的性能和效率，也為工程師們帶來了更簡單、更可靠的設計體驗。隨著這些創新產品的推出，意法半導體再次證明了其在推動行業向前發展方面的領導地位。

注：深圳市中芯巨能電子有限公司代理銷售意法半導體旗下全系列IC電子元器件，如需STDRIVE102H和STDRIVE102BH產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
