STA8135GA是意法半導體（STMicroelectronics）Teseo V系列的一部分，是一款先進的多頻段多星座定位接收器IC。該芯片能夠管理L1、L2、L5和E6頻段的所有GNSS星座，包括GPS、伽利略、格洛納斯、北斗、NAVIC（前身為IRNSS）和QZSS。STA8135GA不僅符合AEC-Q100標準，還提供了豐富的功能和卓越的性能，使其成為汽車導航和其他高精度定位應用的理想選擇。代理銷售意法半導體旗下全系列IC電子元器件-中芯巨能為您提供STA8135GA技術參數詳解、STA8135GA原理圖及STA8135GA現貨。

STA8135GA技術參數詳解

主要功能特點

符合AEC-Q100標準：確保在惡劣環境下的可靠性和穩定性。

第5代定位接收器：具備80個跟蹤通道和4個快速采集通道，支持6個主要的GNSS星座：GPS、伽利略、格洛納斯、北斗、QZSS和NAVIC（前IRNSS）。

三頻解決方案：單封裝內支持L1、L2、L5、E6和L波段，提供更高的定位精度。

SBAS系統支持：兼容WAAS、EGNOS、MSAS、GAGAN和北斗等星基增強系統。

高級測量能力：支持碼相位、載波相位和多普勒頻率測量，提高定位精度。

天線感應：內置天線感應功能，優化信號接收。

PPS輸出：提供精確的時間脈沖輸出。

抗干擾能力：配備陷波濾波器，有效抵抗外部干擾。

高性能處理單元

ARM Cortex M7內核：最大時鐘頻率達314 MHz，提供強大的處理能力。

緩存和TCM：16 KB I緩存和16 KB D緩存，64 KB I-TCM和384 KB D-TCM，確保高效的數據處理。

嵌套向量中斷控制器：支持復雜的中斷處理。

JTAG調試能力：方便開發和調試。

256 KB RAM系統：提供充足的內存空間。

32通道DMA：提高數據傳輸效率。

豐富的接口選項

內存接口：

SFC（八通道/四通道串行閃存控制器，SDR）

SD多媒體卡

串行接口：

3個UART

同步串行端口（支持SPI）

I2C

2個多模串行接口

2個CAN控制器

核心外設：

2個多定時器單元

看門狗定時器

1個擴展功能定時器

32 kHz振蕩器實時時鐘

AES解密硬件加速器

電源管理

電源管理單元：具有獨立的電源域和片上LDO以及高壓/低壓監視器。

備用電壓域：1.62至3.6 V，帶LDO，用于始終開啟的核心電源和HV/LV檢測器，以及專用IO環。

主電壓域：1.62至3.6 V，帶LDO，用于可切換邏輯域和HV/LV檢測器，最高環境溫度為85°C；或1.2/1.25 V ±5%外部電壓電源，最高環境溫度為105°C。

獨立射頻域：具有專用LDO。

IO環1：支持1.8或3.3 V，專用1.8 V LDO。

IO環2：3.3 V ±10%能力。

故障安全GPIO：提供可靠的輸入輸出控制。

安全數字多媒體存儲卡接口（SDMMC）：支持高速數據存儲。

USB 2.0全速接口：集成物理層收發器，支持12 Mb/s速率。

ESD保護：2 kV（HBM）和500 V（CDM），提供靜電放電保護。

支持汽車級105°C：適用于高溫環境。

安全選項：STA8135GAS版本提供額外的安全特性。

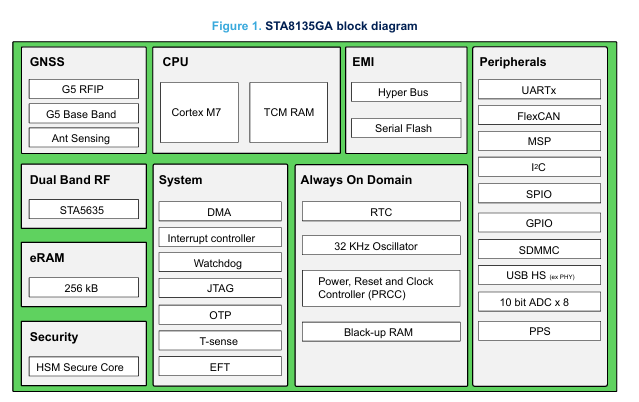

STA8135GA原理圖

STA8135GA可選型號

STA8135GATR

STA8135GA
