在高效率電源設計中，圖騰柱無橋功率因數校正（PFC）因其低導通損耗和高效率，已成為服務器與數據中心電源的主流拓?fù)洹Ｈ欢c傳統橋式PFC不同，圖騰柱結構中的電感電流為雙向交流電流，導致其電流控制環路設計更為復雜。傳統平均電流模式控制依賴整流后的單向電流反饋，而圖騰柱需采用雙向電流傳感器（如霍爾效應傳感器）進行檢測，其輸出通常包含直流失調，無法直接用于標準控制環路。本文介紹三種適用于不同控制器架構的電流環路閉合方法，幫助工程師高效實現穩定控制。

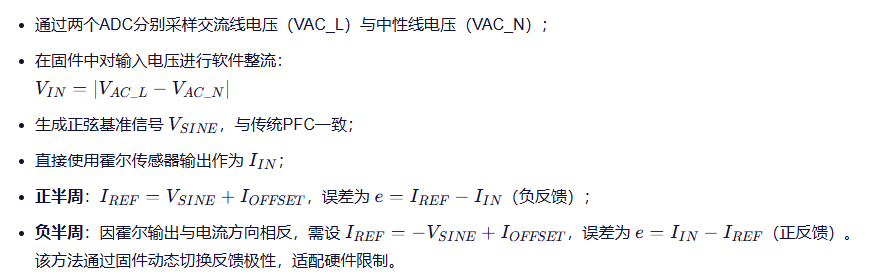

方法一：適配硬件狀態機控制器（如TI UCD3138）

此類控制器要求所有輸入信號非負。設計步驟如下：

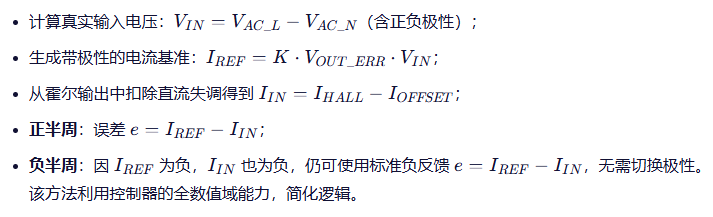

方法二：純固件數字控制器（如TI C2000）

C2000等MCU支持負值運算，實現更簡潔：

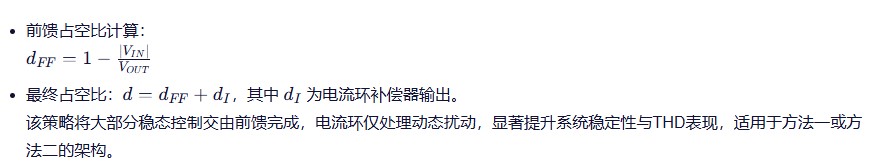

方法三：引入占空比前饋（dFF）提升THD性能

為滿足嚴苛的總諧波失真（THD）要求，可結合占空比前饋控制降低對電流環帶寬的依賴：

工程建議

霍爾傳感器選型：優先選擇失調電壓低、溫漂小的型號，并在軟件中實現失調校準；

控制架構選擇：若使用專用PFC控制器（如UCD3138），采用方法一；若基于MCU開發，方法二更靈活；

THD優化：在高功率應用中，強烈建議引入dFF控制以降低環路帶寬壓力。

圖騰柱無橋PFC雖效率高，但控制復雜度顯著提升。通過合理選擇電流檢測方案與控制策略，工程師可在保持高效率的同時，實現低THD、高穩定性的電源設計。
