在空間受限、EMI敏感的工業與汽車電子系統中，實現高效、緊湊且低噪聲的電源轉換是一項持續挑戰。ADI（Analog Devices）推出的LTM8074是一款高度集成的降壓型μModule?穩壓器，專為高密度負載點（POL）應用設計，集成了控制器、功率開關、電感及全部無源支持元件，僅需外接輸入/輸出電容即可構成完整電源方案。ADI代理、原廠貨源 - 深圳市中芯巨能電子有限公司為您提供LTM8074：技術參數詳解、引腳圖、原理圖及現貨。

核心電氣特性與性能

LTM8074支持3.2 V至40 V寬輸入電壓范圍，可提供0.8 V至12 V可調輸出電壓，連續輸出電流達1.2 A（在12 V輸入、5 V輸出、環境溫度85°C條件下），峰值電流可達1.75 A（如3.3 V輸出時）。其開關頻率可通過單個外部電阻在200 kHz至2.2 MHz范圍內靈活設定，并支持外部時鐘同步，便于多軌系統實現頻率對齊，避免拍頻干擾。

關鍵亮點在于其Silent Switcher?架構。該技術通過優化內部功率環路布局，大幅抵消磁場輻射，顯著降低電磁干擾（EMI）。實測表明，LTM8074在滿載工作時可輕松滿足CISPR 22 Class B（信息技術設備）輻射標準，無需額外屏蔽或復雜濾波，極大簡化EMC合規設計。

封裝與熱管理

器件采用4 mm × 4 mm × 1.82 mm超薄熱增強型BGA封裝，不僅節省寶貴的頂層PCB面積，還可安裝于板底未利用空間，提升整體功率密度。封裝底部集成大面積散熱焊盤，配合合理PCB銅箔設計，可有效傳導熱量，確保在高溫環境下穩定輸出。

此外，LTM8074支持負電壓輸出配置（通過接地反饋網絡實現反相器功能），擴展了其在運放偏置、傳感器供電等場景的應用靈活性。

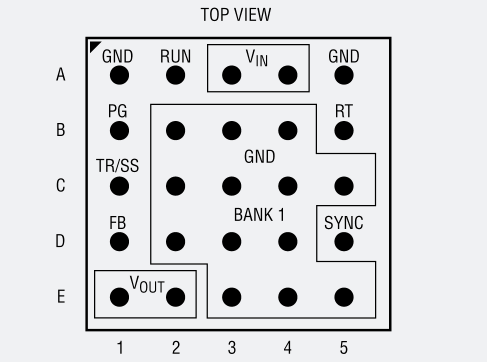

LTM8074引腳圖

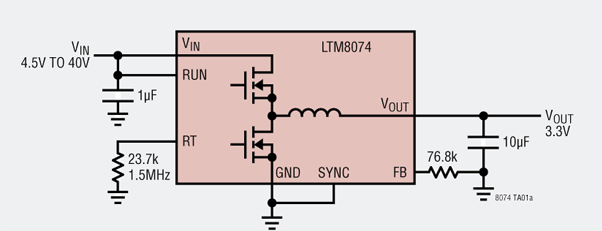

LTM8074典型應用原理圖

典型應用場景

汽車電子：直接由12 V/24 V電池供電，為ECU、攝像頭或CAN收發器提供穩定低壓軌；

工業控制：在PLC、I/O模塊中實現高抗擾電源轉換；

便攜設備與壁式適配器：利用寬輸入范圍兼容多種AC-DC前端；

分布式電源架構：作為中間總線轉換器后的次級穩壓器，支持高頻、低噪聲供電。

設計優勢總結

LTM8074將高效率、低EMI與極致集成度融為一體。工程師無需處理復雜的環路補償、電感選型或熱仿真，僅需添加少量外部電容即可完成設計，大幅縮短開發周期。其符合RoHS標準，兼容標準SMT回流工藝，適用于自動化量產。

LTM8074訂購料號

LTM8074IY#PBF

LTM8074IY

LTM8074EY#PBF

深圳市中芯巨能電子有限公司現貨供應，100%原廠原裝正品，一片起訂，滿足您從研發到批量生產的所有大小批量采購需求。為終端制造企業提供選型指導+樣片測試等服務，如需LTM8074產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。24小時采購熱線：133-1083-0171。
