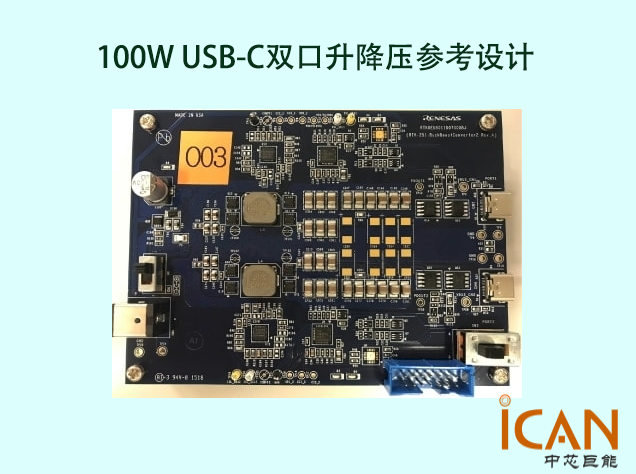

今天介紹瑞薩電子的RTK-251-BuckBoostConverter2（訂購料號：RTKOEUG011D07000BJ和RTKOEUG011D07010BJ） 100W USB-C雙口升降壓參考設計，瑞薩代理商-中芯巨能為您介紹該參考設計產品優勢，附原理圖。

參考設計產品優勢

此款面向 USB Type-C? 雙供電端口（Source）應用的 100W 直流輸入?yún)⒖荚O計模塊，適用于多端口交流適配器開發。該模塊已通過 USB-IF 認證（TID: 1000181），支持可編程電源（PPS）功能，具備良好的兼容性和穩定性，是電源適配器廠商快速開發和認證的理想起點。

該設計支持兩個獨立的 USB Type-C? 供電輸出端口，每個端口均可配置為支持 USB PD 3.0 協議下的標準電壓（5V、9V、15V、20V）以及最多三個自定義電壓。PPS 支持范圍為 3.3V 至 21V，步進精度為 20mV，能夠實現更精細的電壓調節，提升充電效率并減少發熱。

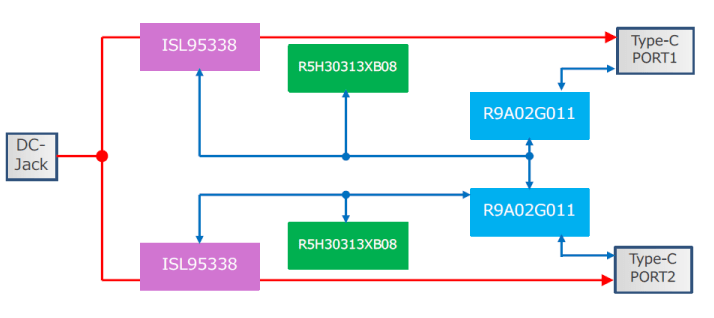

模塊內置 ISL95338、R9A02G011 和 RAA489800 三款核心芯片。其中，ISL95338 為雙向降壓-升壓穩壓器，負責主電源轉換；R9A02G011 是 USB 供電控制器，處理 PD 協議通信；RAA489800 作為第二路升降壓控制器，支持雙端口獨立輸出控制，提升整體系統靈活性與功率密度。

該參考設計提供完整的硬件與固件支持，便于工程師進行定制化開發。標準固件已通過 USB-IF 認證，可作為 Known Good PD Source 使用，用于其他產品的 PD 協議一致性測試。此外，還提供 PDC 固件生成器和 PDC-IMGGEN 工具，通過圖形界面（GUI）修改 USB PD 參數，如電壓配置、電流限制、PPS 參數等，提升開發效率。

系統具備完善的保護機制，包括：

過溫保護（OTP）：針對 USB Type-C? 插座，防止高溫損壞；

過流保護（OCP）：監測 VBUS 電流，避免過載；

指示燈反饋：包括系統電源狀態、端口供電狀態和 GPIO 調試指示燈，便于調試與狀態監控。

參考設計原理圖
