在電源管理應用中，精確控制電流是至關重要的，無論是為了保護電源本身免受過載影響，還是為了防止負載在故障情況下因電流過大而損壞。然而，在選擇合適的DC-DC負載點穩壓器時，我們發現具有可調限流功能的產品并不多見，尤其是集成解決方案往往缺乏這種特性，且其限流精度通常不足以滿足高要求的應用場景。

傳統方案的局限性

市面上大多數DC-DC轉換器IC中的電流限制機制僅能保護開關穩壓器本身，而不考慮輸入或輸出電流。此外，這些內置限流值通常高于最大額定輸出電流，并且精度較低，這雖然足以保護開關穩壓器，但不足以作為有效的可調節電流限制器使用。

LTC7003提供的解決方案

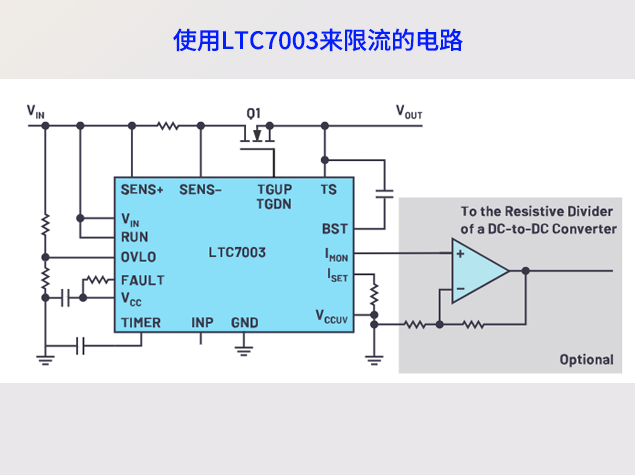

為了解決上述問題，ADI(亞德諾)代理銷售旗下全系列IC電子元器件-中芯巨能推薦您采用附加組件如ADI(亞德諾)的LTC7003來添加靈活的可調限流功能。LTC7003是一款高端N溝道MOSFET靜態開關驅動器，具備可調限流和電流監控能力，非常適合用于增強普通DC-DC轉換器的限流性能。例如，它可以用來監控ADP2370降壓型DC-DC轉換器的輸出電流。

LTC7003能夠承受SENS輸入端較大的電壓差，這使得它即使在電源發生短路的情況下也能正常工作。當檢測到的電流達到預設閾值時，LTC7003可以通過外部N溝道MOSFET Q1中斷電源路徑，從而提供額外的安全層。

實現精準電流監測

通過IMON輸出，LTC7003提供了與流經檢測電阻的電流成比例的電壓信號（相對于系統地），該電壓范圍在0V至1.5V之間，具體數值等于檢測電阻上的電壓乘以20倍。此電壓可用于與額外的運算放大器配合，將信息反饋給開關穩壓器，根據檢測到的電流水平動態調整DC-DC轉換器的輸出電壓。

LTC7003的關鍵特性

寬泛的工作電壓范圍：從3.5V到60V，適用于多種應用場景。

快速響應時間：具有低至35ns的傳播延遲，確保迅速反應。

內部充電泵設計：支持100%占空比操作。

全面的保護機制：包括短路保護、欠壓及過壓閉鎖等。

可編程選項：如接通轉換速率、自動重啟定時器、以及驅動器電源VCC欠壓閉鎖等。

高效能封裝：采用耐熱增強型、高壓兼容的16引腳MSOP封裝。

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總結

LTC7003不僅提供了精確的電流限制和監控功能，還具備了強大的保護機制和高度的靈活性，使其成為需要嚴格電流控制的各種系統的理想選擇。對于工程師來說，掌握LTC7003的技術細節及其應用場景，可以有效提升電源管理系統的設計水平，確保系統的穩定性和安全性。無論是在汽車電子、工業自動化還是其他領域，LTC7003都展現出了其卓越的價值和潛力。
