代理銷售晶華微旗下全系列IC電子元器件-中芯巨能今天為大家分享基于SD82P253芯片設計的電容式觸摸按鍵廚房秤解決方案。此方案利用了電容式觸摸技術在穩定性、使用壽命及抗干擾能力方面的優勢，適用于需要高可靠性輸入設備的應用場景。

一、電容式觸摸按鍵工作原理

電容式觸摸按鍵的工作原理基于電容量的變化。該系統通常包含兩部分：按鍵和觸摸芯片。當用戶觸碰按鍵時，手指與金屬片之間的寄生電容會增加總電容值。這種變化會被觸摸芯片檢測到，并轉換為電信號，觸發相應的操作。具體來說，按鍵由一個金屬片和一個絕緣體組成，前者作為電容的一個極板，后者則作為另一個極板。任何兩個導電物體間都存在感應電容，當手指接觸按鍵表面時，電容值增大，導致芯片內部振蕩頻率或充放電時間發生變化，從而實現觸摸檢測。

二、基于SD82P253的觸摸廚房秤應用

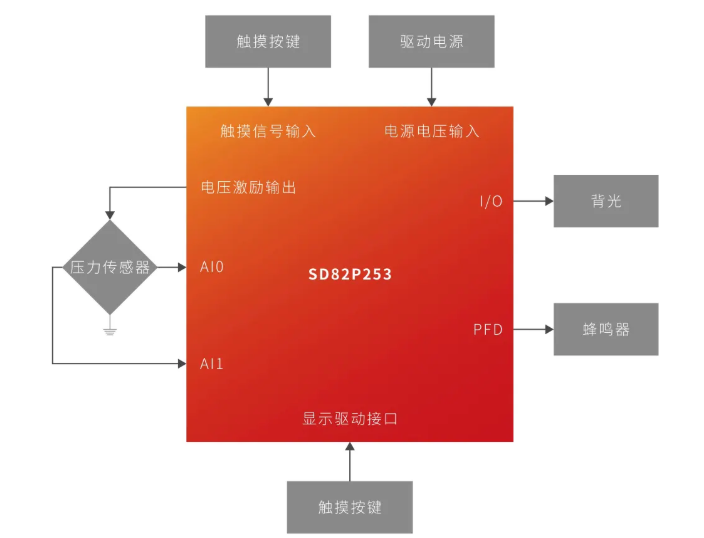

SD82P253是一款集成了觸摸按鍵檢測電路、LCD驅動、溫度傳感器和電壓檢測等功能的高度集成化SoC芯片，非常適合用于開發電容式觸摸廚房秤。其內置資源豐富，減少了對外部組件的需求，簡化了硬件設計流程。例如，它可以直接驅動LCD顯示屏，無需額外的LCD驅動芯片；內置的溫度傳感器可以進行溫度測量，而無需外部測溫電路；電池電量檢測功能也直接集成在芯片內。以下是觸摸廚房秤方案框圖：

三、SD82P253的技術特性

ADC：具備高精度的24位ADC，有效分辨率可達19.5位（Gain=100），并支持多種增益設置。

存儲器：提供16KB OTP程序存儲器和256B SRAM數據存儲器。

系統時鐘：內置高頻和低頻RC振蕩器，無需外部時鐘源。

LCD驅動：支持最多4COM×20SEG的LCD顯示，具有靈活的驅動電壓選擇。

電源管理：包括低壓檢測電路和可選輸出電壓的傳感器激勵輸出。

通信接口：內置UART接口。

溫度傳感器：集成硅溫度傳感器，支持單點校正。

觸摸按鍵：能夠檢測多達5個觸摸按鍵。

低功耗模式：提供高性能、常規和睡眠模式，其中睡眠模式下功耗僅為1μA。

四、開發便利性

SD82P253不僅在硬件上高度集成，而且支持C語言編程，配套完整的SDK和庫函數，以及專業的技術支持團隊，這使得軟件工程師能夠快速上手開發項目。相比于其他通用SoC，使用SD82P253可以顯著降低研發成本和縮短產品上市時間。此外，由于其卓越的性能和豐富的內置功能，特別適合于對成本敏感且要求高效能的應用領域，如電子秤、壓力計等。

結論

基于SD82P253的電容式觸摸廚房秤設計方案充分利用了該芯片的多方面優勢，從硬件集成度到軟件開發環境均提供了優化的解決方案。通過減少外圍元件的數量，降低了整體成本的同時提高了系統的可靠性和用戶體驗。對于致力于提高產品競爭力的企業而言，SD82P253無疑是一個理想的選擇。無論是對于初涉電容式觸摸技術的新手工程師，還是尋求高效開發平臺的經驗豐富的開發者，這款芯片都能提供強大的支持。

如需SD82P253產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
