在通信、儀器儀表和信號采集系統中，常常需要通過多個模數轉換器(ADC)同時對模擬輸入信號進行采樣。由于各個輸入信號之間存在不同的延遲，因此必須對這些采樣的數據進行同步處理。JESD204B標準為解決低電壓數字信號(LVDS)和并行輸出ADC之間的延遲不一致問題提供了一種有效的解決方案。

JESD204B簡介

JESD204B是一種用于傳輸高速串行數據的標準接口，特別適用于ADC的輸出。它定義了如何利用一個或多個差分信號來發送數據，并且支持通道間的粗調對齊。通過將數據分割成幀，并使用系統參考事件信號(SYSREF)，JESD204B Subclass 1接口能夠確保多個串行通道鏈路或多個ADC的數據同步至SYSREF，從而實現發射器和接收器內部幀時鐘的同步化。這保證了設備間具有確定性的延遲，但要達到徹底的時序收斂，還需要克服一些挑戰，包括PCB布局、時鐘匹配以及SYSREF生成等。

關鍵設計考慮因素

時鐘與SYSREF生成：設計師需決定設備時鐘和SYSREF信號的生成方式及其在系統中的分配策略。理想情況下，兩者應具有相同的擺幅和電平偏移，以避免引入額外的固有時延。

SYSREF的應用模式：可以作為單次觸發或重復信號使用，取決于系統的具體需求。無論是哪種模式，都需要仔細規劃PCB布局，確保滿足建立和保持時間的要求。

FPGA的角色：雖然FPGA可以用來生成SYSREF事件，但如果FPGA未與主時鐘同步，則難以實現SYSREF與主時鐘的相位對齊。更優的選擇是由時鐘發生或分配芯片提供SYSREF信號，這樣可以更容易地實現多時鐘同步。

系統實施細節

為了初始化ADC通道的確定起始點，系統工程師必須滿足所有分布在系統中的SYSREF的時序要求。這意味著不僅要考慮時鐘相關的建立和保持時間，還需特別注意PCB布局，確保時鐘和SYSREF布線長度匹配，盡量減少偏斜。隨著ADC編碼時鐘速率的增加及系統復雜度的提升，這一過程變得更加困難。

此外，系統工程師還需要識別每個器件上的SYSREF至?xí)r鐘的偏斜，并在FPGA或ASIC內有效地歸零任何殘余的數字和時鐘偏斜延遲。后臺處理可以通過調整ADC的采樣順序來進行必要的重對齊，以便為后續的數據同步處理做準備。

示例產品推薦

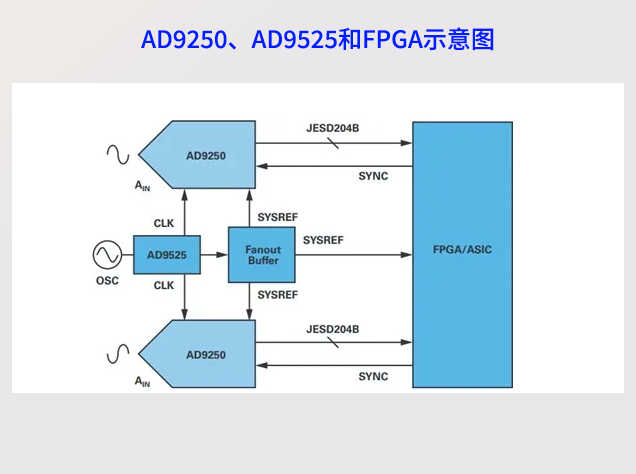

AD9250是一款由ADI公司提供的250 MSPS、14位雙通道ADC，支持JESD204B接口的subclass 1實施，可用于實現ADC采樣同步。搭配AD9525這款低抖動時鐘發生器，不僅能提供高達3.1 GHz的7個時鐘輸出，還能根據用戶配置同步SYSREF輸出信號。結合ADI的扇出緩沖器產品系列，可以精確地同步與對齊多個ADC的數據，使其順利發送至FPGA或ASIC進行處理。如需AD9250產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總之，通過合理的設計選擇與時鐘管理，利用JESD204B標準，工程師們可以構建出高效、可靠的多ADC同步系統，顯著提高系統的整體性能和穩定性。這對于追求高精度、實時性要求嚴格的現代電子系統尤為重要。
