在可穿戴健康監測設備快速發展的背景下，精準、低功耗的生物信號采集成為關鍵。近日，瑞薩電子發布了一款面向皮膚電反應（GSR）和身體成分分析（BCM）應用的電池供電型參考設計，為開發人員提供了一個適用于便攜式與穿戴式健康管理產品的硬件起點。

該方案集成了直流電導測量（用于GSR）與高精度交流阻抗測量（用于BCM）功能，同時具備低功耗、小尺寸和無線連接能力，特別適合用于智能手環、皮膚監測貼片及手持式體脂檢測儀等終端設備。

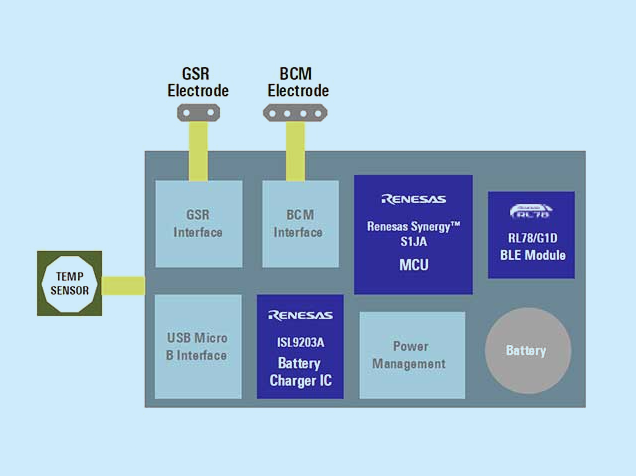

系統架構與核心功能解析

該參考設計以Renesas Synergy? S1JA MCU為核心，依托其高性能模擬前端實現對微弱生物電信號的高精度采集。S1JA具備豐富的模擬資源和靈活的電源管理機制，能夠滿足GSR與BCM兩種模式下的不同測量需求：

GSR模式：通過直流電導測量反映皮膚電活動變化，常用于壓力、情緒狀態評估。

BCM模式：采用高精度交流阻抗測量技術，實現對體脂率、肌肉量等身體成分參數的估算。

此外，系統還集成RL78/G1D微控制器，負責藍牙低功耗（BLE 4.2）通信模塊的控制，確保數據能夠穩定傳輸至移動設備或云端平臺。配合ISL9203A鋰離子電池充電管理IC，該設計實現了完整的電源管理方案，支持USB充電與電量計功能，進一步提升設備續航與用戶體驗。

技術亮點與工程價值

高精度ADC支持：確保GSR與BCM測量的準確性，并結合溫度傳感器實現環境補償，提高長期穩定性。

超低功耗運行：多級電源管理模式，延長電池壽命，滿足可穿戴設備長時間佩戴需求。

小型化設計：整體方案緊湊，便于嵌入各類便攜式健康監測設備中。

BLE無線連接：支持與智能手機或其他主控設備的數據交互，提升用戶操作便捷性。

靈活擴展接口：預留LED指示燈控制、電源開關等功能引腳，便于二次開發與功能定制。

推薦核心組件：

RL78/G1D系列MCU：專為低功耗藍牙連接優化的微控制器，具備出色的能效比與射頻性能，是構建無線傳感節點的理想選擇。

ISL9203A：高效鋰電充電IC，支持USB輸入與系統電源管理，簡化充電電路設計。

溫度傳感器：用于GSR測量中的皮膚溫度補償，提升測量一致性與可靠性。

應用前景展望

隨著人們對個性化健康管理的需求日益增長，GSR與BCM等生理參數的實時監測正逐步從專業醫療場景向消費類可穿戴設備滲透。瑞薩此次推出的參考設計，不僅降低了開發者進入該領域的門檻，也展示了其在低功耗生物傳感與無線連接方面的綜合技術實力。

對于從事可穿戴設備研發的工程師而言，該方案提供了一個完整的技術框架，有助于加快產品原型驗證與市場落地進程，是探索下一代智能健康設備的重要參考路徑。
