在許多工業和便攜式電子系統中，輸入電源電壓可能因工況波動而超出負載的允許范圍。例如，在標稱24 V的工業系統中，母線電壓可能在15 V至38 V之間變化，而負載（如PLC模塊或電機驅動器）僅能接受20–28 V的穩定供電。傳統解決方案通常采用降壓-升壓（Buck-Boost）或升壓（Boost）穩壓器來維持恒定輸出。然而，當輸入電壓恰好處于負載可接受范圍內時，持續進行開關轉換不僅浪費能量，還會引入不必要的電磁干擾（EMI）。

為解決這一問題，ADI代理、原廠貨源 - 深圳市中芯巨能電子有限公司為您推薦ADI的LT8210），此穩壓器引入了直通（PassThru?）模式——一種在特定輸入電壓窗口內繞過開關動作、直接將輸入傳導至輸出的高效運行狀態。

直通模式的工作原理

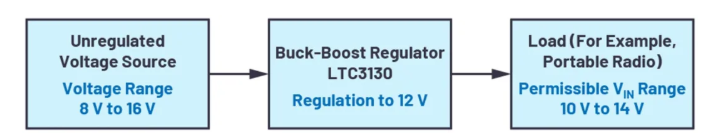

以圖1所示系統為例：負載要求10–14 V供電，而電池電壓可能在8–16 V之間波動。若采用常規降壓-升壓轉換器，無論輸入是12.5 V還是13.8 V（均在負載容限內），轉換器仍會進行高頻開關以維持精確輸出，產生開關損耗和EMI噪聲。

 圖1

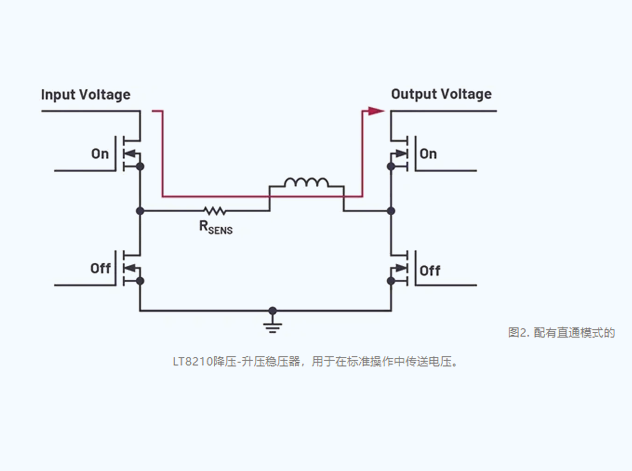

而配備直通模式的控制器（如LT8210）可在預設窗口（例如11.5–12.5 V）內自動切換至直通狀態。此時，內部H橋的兩個高端MOSFET保持導通，兩個低端MOSFET關斷（見圖2），形成一條低阻抗直流通路。輸入電壓幾乎無損地傳遞至輸出端，效率可接近100%，且無開關節點dv/dt，顯著降低傳導與輻射EMI。

圖2

技術優勢與設計考量

效率提升：在輸入電壓處于直通窗口時，靜態電流極低，無開關損耗，特別適用于電池供電或高能效要求場景。

EMC性能優化：由于無高頻開關動作，系統在直通模式下幾乎不產生電磁噪聲，有助于通過CISPR 25或EN 55032等EMC認證。

無縫模式切換：當輸入電壓超出直通范圍（如跌至10 V或升至15 V），控制器自動切換至升壓或降壓模式，確保輸出穩定，過渡過程平滑，無輸出電壓跌落。

典型應用場景

工業24 V系統：母線電壓波動大，但多數時間處于22–26 V區間，可設直通窗口覆蓋此范圍。

車載電子：12 V鉛酸電池在啟停或充電時電壓可達8–16 V，而ECU通常接受10–14 V，直通模式可大幅降低待機功耗。

便攜設備：如圖1中的無線電設備，電池放電曲線平緩段可直接供電，避免不必要的轉換損耗。

實現建議

設計時需合理設置直通窗口：過窄則收益有限，過寬可能超出負載耐壓。LT8210等器件通過外部電阻分壓網絡設定直通閾值，并支持遲滯控制以防止模式頻繁切換。此外，PCB布局應確保直流通路阻抗最小化，以最大化效率增益。如需LT8210等產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
