在工業通信、醫療設備及電動汽車充電等需要實現信號與電源隔離的應用中，如何以緊湊、高效的方案驅動小型變壓器成為工程師關注的重點。LTP850x系列由先積推出，是一款高度集成的單片振蕩器與功率驅動器，專為驅動低矮中心抽頭變壓器初級而設計，能夠高效生成隔離電壓，適用于多種隔離式電源系統。代理銷售先積集成旗下全系列IC電子元器件-中芯巨能為您介紹LTP850x系列：核心參數詳解、應用領域及可選型號。

核心功能解析

LTP850x內部集成了高頻振蕩器和互補輸出的柵極驅動電路，用于控制兩個N溝道MOSFET構成的推挽結構。其內部邏輯確保兩路開關信號具有“先斷后合”的時序關系，有效防止直通短路風險，提升系統可靠性。

該系列產品分為兩款型號：

LTP8501：工作頻率為160kHz；

LTP8502：工作頻率為360kHz；

高頻操作有助于減小變壓器體積，從而實現更緊湊的隔離電源設計。

供電靈活，驅動能力強

LTP850x支持3.3V或5V單電源供電，適應多種主控系統需求。其源邊輸出電流能力如下：

在5V供電下，最大輸出電流可達350mA；

在3.3V供電下，最大輸出電流為150mA。

這種高驅動能力使其可直接驅動小型變壓器初級側，無需額外的緩沖或放大電路，簡化了外圍設計。

此外，次級輸出為整流后的直流電壓，紋波較低，允許使用較小的輸出電容即可滿足濾波要求，進一步節省PCB空間并降低成本。

封裝小巧，應用廣泛

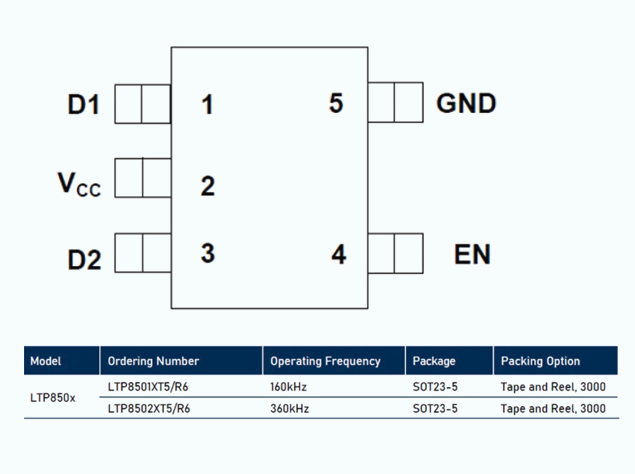

LTP850x采用SOT23-5封裝，體積小、厚度低，非常適合空間受限的設計場景。結合其高頻特性與推挽架構，可廣泛應用于以下隔離接口供電場合：

隔離通信接口：如CAN、RS-485、RS-422、RS-232、SPI、I2C等；

工業自動化系統：PLC模塊、傳感器供電；

充電樁設備：提供安全隔離的輔助電源；

醫療電子設備：實現患者與系統之間的電氣隔離；

低功耗LAN接口：如PoE應用中的隔離電源。

設計建議與注意事項

在實際應用中，建議選用具有合適匝數比的中心抽頭變壓器，并根據所需輸出電壓與電流進行參數匹配。同時，需注意輸入電源的穩定性與去耦設計，推薦在電源引腳附近加裝低ESR陶瓷電容以抑制噪聲。如需LTP850x產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
