近日，國內高端模擬芯片廠商**上海治精微電子有限公司（以下簡稱“治精微”）**宣布推出多款高性能、多通道數模轉換器（DAC）新品，包括ZJC2508、ZJC2504和ZJC2676R系列。這些產品采用電阻串架構設計，內置電壓基準源與緩沖輸出，具備優異的直流與交流性能，并在軟硬件層面實現對國際主流型號如AD80508、AD5676R等的完全兼容，適用于工業控制、光通信、精密儀器等多個領域。

多通道+多種分辨率選擇，滿足多樣化需求

ZJC2508為8通道DAC，ZJC2504為4通道DAC，均提供16位、14位、12位三種分辨率選項，用戶可根據實際應用需求靈活選型。ZJC2676R則為8通道16/12位DAC，支持QFN-20（4mm×4mm）與TSSOP-20兩種封裝形式，適配不同PCB布局場景。三者均具備小尺寸優勢，其中ZJC2508采用3mm×3mm QFN封裝，顯著節省空間，適合高密度板級設計。

關鍵指標表現優異，提升系統穩定性

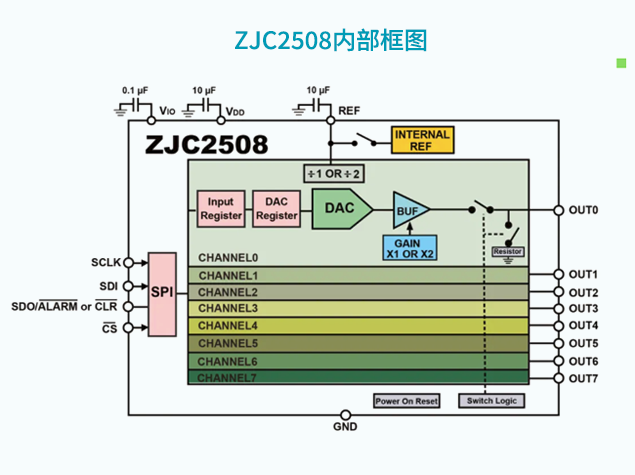

以ZJC2508為例，其主要性能參數如下：

積分非線性誤差（INL）：±1.5 LSB

微分非線性誤差（DNL）：±0.75 LSB

壓擺率：1 V/μs

建立時間：5 μs

毛刺脈沖能量：低至2 nV·s

總諧波失真（THD）：-72 dB @ 1kHz

供電電流：每通道僅0.2 mA

工作溫度范圍：-40°C 至 +125°C

此外，該系列產品支持帶有CRC糾錯功能的SPI接口，增強數據傳輸可靠性，適用于工業現場、車載及測試設備等復雜環境。

支持多種電壓輸出配置，驅動能力強

ZJC2508和ZJC2504支持靈活的輸出電壓設置，可通過以下公式計算輸出值：

其中，CODE為寫入寄存器的數值，N為DAC分辨率，VREF可選用內部或外部基準源。

內置的緩沖輸出電路具備較強的驅動能力，可用于構建改進型Howland電流源，實現雙向電流輸出控制，適用于高壓、高精度電流調節系統。搭配治精微ZJM5400系列精密匹配電阻，還可進一步提升整體系統性能。

構建完整信號鏈解決方案

此次DAC系列的發布，標志著治精微在高端信號鏈領域的布局持續完善。與其已推出的：

ZJC2541/2（18位、1MSPS DAC）

ZJC2000（18位、400kSPS ADC）

形成協同配合，全面覆蓋高精度信號生成與采集的應用需求。

同時，配套的高性能模擬前端組件也已就位，包括：

精密電壓基準源ZJR1001/2/3/4（溫漂＜5ppm/°C）

36V精密運放ZJA3000

精密儀表放大器ZJA3600

5V精密運放ZJA3202/3206/3216

精密匹配電阻對ZJM5400

這些器件共同構建起從信號采集、調理到輸出的完整解決方案，助力客戶縮短開發周期，提升系統精度與可靠性。如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
