在設計電氣隔離電源時，選擇控制器IC的位置至關重要。如果選擇次級端導通，則需要通過電氣隔離手段來控制初級端的電源開關。無論是初級端還是次級端的控制器，都需要一種能夠跨越電氣隔離傳輸信號的方法。傳統上，這通常由光耦合器（或光隔離器）實現，但這種方法存在一些限制：光耦合器的工作溫度上限僅為85°C，電流傳輸比(CTR)隨時間變化，影響其在整個電路生命周期內的性能穩定性；此外，還需要額外的元件來管理光耦合器，導致反饋環路速度受限。

反激式控制器LT8301的應用

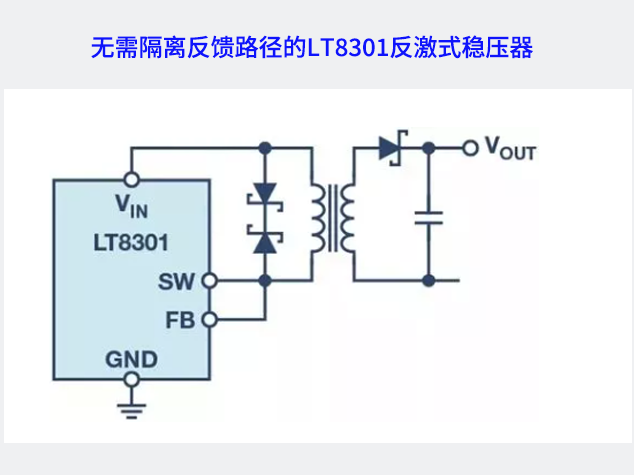

近年來，針對上述問題出現了一些創新解決方案。例如，反激式控制器LT8301適用于輸出功率低于60W的應用場景。它不直接測量輸出電壓，而是通過監測初級端變壓器繞組兩端的電壓間接獲得輸出電壓信息。此方法的精度依賴于具體應用條件，包括輸入/輸出電壓、負載和電壓波動等因素。對于多數應用場景而言，±10%至±15%的調節精度已足夠滿足需求。由于LT8301集成了電源開關并采用了SOT23封裝，所需外部元件極少，簡化了設計流程。此外，電路的隔離擊穿電壓僅由所選用的變壓器決定，為設計師提供了極大的靈活性，尤其是在高隔離電壓要求的情況下。

ADP1071：更精確的輸出電壓控制

然而，在某些情況下，如需更精確地控制輸出電壓，ADP1071提供了一個更加先進的解決方案。這款反激式控制器配備了完全集成的反饋路徑，基于ADI公司的iCoupler?技術，可以實現快速而準確的輸出電壓調節。即使面對大幅度的負載瞬變，也能確保出色的調節效果。ADP1071不僅包含初級端控制器，還具備一個能提高轉換效率的次級端有源整流控制器。得益于這種高度集成的設計，反饋環路的速度得到了顯著提升，使得系統能夠在高溫環境下（最高可達125°C硅片溫度）穩定運行。

技術參數與優勢

這兩款解決方案的最大隔離電壓主要取決于所選變壓器以及開關穩壓器IC所使用的隔離技術。其中，芯片的最大隔離電壓可達5kV，并已申請符合VDEV0884-10標準的增強絕緣分類等級認證。這意味著它們不僅能支持更高的隔離電壓需求，而且擺脫了傳統光耦合器85°C工作溫度限制的束縛，從而使得開發緊湊型、高功率密度的電源成為可能。

無論是追求簡化設計還是更高精度與速度的輸出電壓調節，LT8301和ADP1071都為工程師們提供了強大的工具，以應對電氣隔離電源設計中的挑戰。根據具體應用的需求，合理選擇適合的技術方案，可以有效提升產品的性能表現，同時降低開發成本和復雜度。這些創新不僅代表了技術進步的方向，也為未來高效能電源系統的研發奠定了堅實的基礎。對于需要高可靠性和高性能的電氣隔離電源設計，這兩種方案均展現了其獨特的優勢和潛力，值得深入研究與應用。如需LT8301和ADP1071產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
