在現代電子設計中，確保電源系統的穩定性和安全性至關重要。羅姆BDxxIC0系列線性穩壓器集成了多種保護功能，如過電流保護（OCP）和過熱保護（TSD），以防止設備因異常情況導致?lián)p壞。代理銷ROHM售羅姆旗下全系列IC電子元器件-中芯巨能為您介紹其過電流保護特性，并簡要介紹輸入輸出等效電路。

過電流保護（OCP）詳解

線性穩壓器通常配備有OCP電路，用于防止當輸出端與地短路時產生的過電流對IC造成損害。雖然這種保護主要針對IC本身的安全，而非直接保護供電對象或應用設備。如果需要保護下游設備，則需額外添加保險絲或其他限流元件。

BDxxIC0系列的OCP特性呈現為“フ”形折返特性曲線。在這種模式下，當電流達到某一閾值（大約2A），OCP會被激活，限制電流繼續上升。值得注意的是，盡管實際檢測值可能有所波動，但其最低值不會低于技術規格書中推薦的最大輸出電流（對于BDxxIC0系列而言是1A）。這意味著，若在低于最大值的情況下觸發限流，可能會導致產品無法滿足預期性能要求。

折返特性的重要性

折返特性的設計目的在于避免在故障條件下持續高電流通過器件，從而減少熱量生成并延長器件壽命。一旦超過設定點，電流會迅速下降至一個較低水平，這不僅有助于防止IC損壞，還能減小對外部電路的影響。因此，在選擇和使用這類穩壓器時，工程師應仔細考慮具體應用場景下的電流需求及其變化范圍。

過熱保護（TSD）簡介

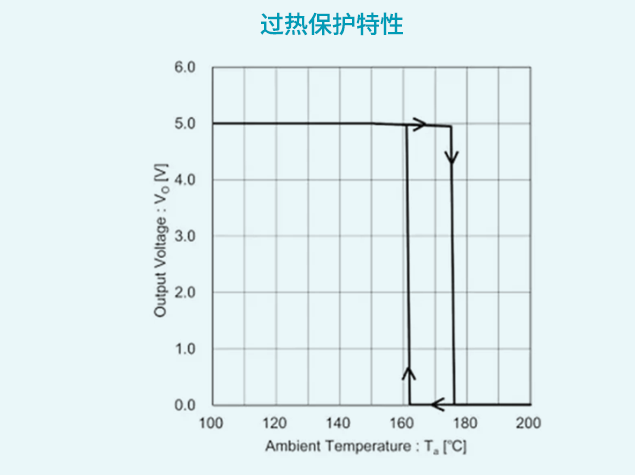

除了OCP之外，BDxxIC0系列還配備了TSD功能，旨在防止由于穩壓器輸出短路或功率損耗增加而導致芯片溫度（結溫）超出安全界限。當芯片溫度超過約175℃（參考值）時，TSD會自動關閉穩壓器輸出，停止電流流動以冷卻芯片。這一機制確保了即使在極端工作條件下，也能有效防止IC過熱損壞。同樣地，TSD的設計初衷是為了保護穩壓器本身，而非其負載設備。

輸入輸出等效電路分析

為了更好地理解BDxxIC0系列的工作原理，了解其輸入輸出等效電路圖是非常必要的。這些圖表展示了引腳間的內部連接方式、輸出級電路以及輸入級電路的基本結構。雖然實際電路遠比等效電路復雜得多，但通過簡化模型可以幫助工程師快速掌握產品的核心特性和行為模式。

例如，在固定輸出型和可變輸出型BDxxIC0系列中，輸入輸出等效電路揭示了如何處理電壓調節過程中的反饋控制邏輯及關鍵組件布局。這對于優化電路設計、解決潛在問題具有重要意義。

總之，BDxxIC0系列憑借其先進的OCP和TSD保護機制，為各種應用場景提供了可靠的電源解決方案。無論是應對突發的過載情況還是長時間運行下的熱管理挑戰，該系列產品都能提供有效的防護措施，確保系統長期穩定運行。同時，通過對輸入輸出等效電路的理解，工程師能夠更加精準地進行電路設計與調試，最大化發揮器件性能。如需BDxxIC0系列產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
