在工業自動化、智能家居和環境調控系統中，溫控器作為核心控制單元，其性能直接影響系統的穩定性與能效。隨著對智能化、低功耗和高精度需求的提升，傳統8位MCU已難以滿足現代溫控應用的要求。武漢芯源半導體推出的CW32L010系列MCU，基于ARM Cortex-M0+內核，具備豐富的模擬與數字外設資源，為新一代溫控器設計提供了高性價比的技術平臺。武漢芯源半導體代理商-中芯巨能為您介紹CW32L010關鍵參數及設計要點。

一、系統功能概述

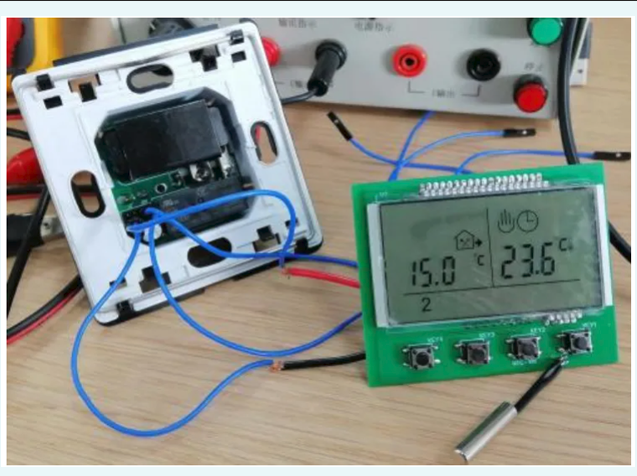

無錫梓軒電子基于CW32L010開發的溫控器方案具備以下主要功能：

溫控范圍：5～95℃；

控制回差可調（0.5～10℃）；

支持設定溫度與時間輪顯、實時溫度讀取；

提供傳感器故障報警機制；

多種控制模式：人工控制、時段控制、臨時控制；

支持溫度校準、周編程模式選擇（雙休/單休/無休/每天/關閉）；

集成自適應調節、開窗檢測、預啟動及恢復出廠設置功能。

該方案在硬件架構與軟件邏輯上實現了高度集成，兼顧了精度、響應速度與用戶交互體驗。

二、CW32L010的關鍵技術特性

1. 超低功耗設計

CW32L010采用先進工藝制程，待機電流低至0.3μA，在85℃高溫環境下漏電流僅1.2μA，顯著優于同類產品。這使其特別適用于電池供電場景，支持溫控器實現數年免維護運行。

2. 高精度模擬采集能力

內置12位ADC，采樣率最高達2MSPS，支持16路模擬輸入通道，并集成了1.2V基準電壓源。結合可配置的采樣保持時間，確保了溫度信號采集的準確性與穩定性。

3. 豐富外設接口

提供兩路UART、一路SPI、一路I2C，便于連接各類傳感器、顯示屏或通信模塊。同時配備多種定時器資源（通用、基本、低功耗PWM），為復雜控制算法提供了靈活的時間管理支持。

4. 寬電壓與寬溫工作范圍

支持1.62V～5.5V電源輸入，適應不同供電方案；工業級溫度范圍（-40℃～85℃）確保設備在惡劣環境中穩定運行。

5. 小型化封裝選項

提供TSSOP20、QFN20和SOP16三種封裝形式，其中TSSOP20封裝適合空間受限的設計，有助于縮小PCB面積，提升集成度。

三、硬件電路設計要點

1. 電源管理

推薦使用3.3V LDO供電以匹配CW32L010的低功耗模式。電源入口應并聯10μF與0.1μF電容，有效抑制紋波噪聲，提升系統穩定性。

2. 時鐘配置

內部48MHz RC振蕩器足以滿足多數溫控場景需求。如需更高時序精度，可外接4~32MHz晶體振蕩器。低功耗狀態下可切換至內部低頻RC，進一步降低能耗。

3. 復位電路

建議使用專用復位IC或RC復位電路確保系統可靠啟動。CW32L010自帶POR與BOR功能，增強抗干擾能力。

4. 調試接口

保留SWD調試接口（PA07/SWDIO、PA08/SWCLK）用于開發階段程序燒錄與調試，量產時可復用為普通GPIO。
