近日,英飛凌科技推出全新750V CoolSiC? 碳化硅(SiC)MOSFET分立器件,涵蓋車規級與工業級產品,導通電阻范圍從7mΩ至140mΩ,全面滿足車載充電、新能源系統及AI服務器電源等高可靠性、高效率應用場景的需求。代理銷售英飛凌旗下全系列IC電子元器件-中芯巨能為您介紹英飛凌750V CoolSiC? MOSFET產品優勢及可選型號。
英飛凌750V CoolSiC? MOSFET采用成熟且可靠的柵極氧化層技術,具備業界領先的抗寄生導通能力,在Totem Pole、ANPC、Vienna整流器和FCC等高頻硬開關拓撲中表現出色。第二代產品在原有基礎上進一步優化輸出電容(Coss),使其更適用于Cycloconverter、CLLC、DAB和LLC等軟開關架構,并支持更高頻率的開關操作,顯著提升系統能效與動態響應能力。

該系列產品在多個關鍵性能指標上表現優異:
RDS(on) × Qfr:優化導通損耗與反向恢復電荷之間的平衡;
RDS(on) × Qoss / RDS(on) × QG:降低開關損耗,提高系統效率;
低Crss/Ciss比值與高VGS(th):增強器件抗干擾能力,提升工作穩定性;
集成驅動源引腳與開爾文源極封裝:有效降低柵極震蕩,提升開關速度控制精度;
專有裸片接合技術:提升熱傳導效率與機械可靠性。

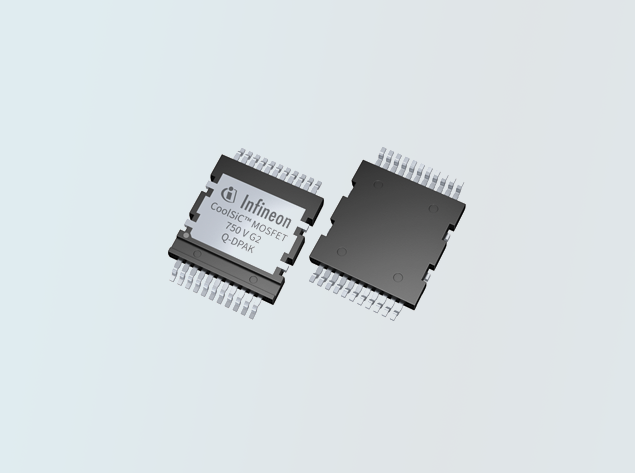

CoolSiC? 750V MOSFET提供插件與貼片等多種封裝選項,其中Q-DPAK頂部散熱封裝尤其適合對熱管理要求嚴苛的應用場景。其頂部散熱(TSC)結構可將芯片熱量直接通過封裝頂部傳導至外部散熱器,不僅改善熱性能,還能簡化PCB布局與制造流程,助力實現更高的功率密度與系統集成度。
所有車規級型號均符合AEC-Q101認證標準,工業級產品則通過JEDEC認證,確保在嚴苛工況下的長期穩定運行。
憑借出色的電氣性能與熱管理能力,750V CoolSiC? MOSFET廣泛適用于以下高價值應用:
車載充電器(OBC)
DC-DC轉換器與DC-AC逆變器
太陽能并網逆變器
電動汽車充電樁
AI服務器電源模塊
此外,英飛凌與奧地利硅實驗室(Silicon Austria Labs)聯合開發的“Tiny Power Box”項目也采用了全CoolSiC解決方案,成功打造出一款緊湊型單相7kW車載充電器,充分展示了該系列器件在小型化與高功率密度設計中的優勢。
目前該系列已推出多款標準型號,包括但不限于:
AIMDQ75R016M2H
IMDQ75R004M2HN
AIMZA75R040M1H
IMZA75R008M1H
如需獲取詳細規格書、樣品測試或BOM配單服務,歡迎客服微信:13310830171。
隨著全球對高能效、高功率密度電力電子系統的需求持續增長,英飛凌750V CoolSiC? MOSFET的推出,無疑為汽車電動化、綠色能源與人工智能基礎設施建設提供了強有力的器件支持。
