電壓跟隨型低壓差線性穩壓器（Voltage Follower LDO）是一種特殊類型的LDO，其輸出電壓VOUT直接跟蹤參考輸入電壓VREF，即滿足VOUT = VREF。該特性使其在汽車電子系統中特別適用，尤其是在為外部傳感器、非車載模塊或非板載設備供電時，能夠提供高精度、高穩定性的電源，并具備較強的保護能力。本文以國產車規級LDO芯片RS3011-Q1為例，詳細解析其功能特點、電氣性能及典型應用場景，為工程師在汽車電源設計和高可靠性系統開發中提供參考。如需RS3011-Q1產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

一、關鍵參數與性能指標

二、內部結構與保護機制

RS3011-Q1采用背靠背PMOS拓撲結構，無需外置二極管即可實現反向電壓保護，有效防止因電源接反或電纜斷裂導致的倒灌電流損壞主控電路。

內置多重保護機制包括：

過流保護：限制最大輸出電流，防止負載異常導致器件損壞；

過溫保護：當芯片溫度超過安全閾值時自動關閉輸出；

短路保護：支持輸出對地短路與對電池短路雙重保護；

感性負載鉗位保護：防止電感類負載切換引起的電壓尖峰沖擊；

輸出電壓跟蹤精度控制：確保VOUT精準跟隨VREF變化，誤差小于4mV。

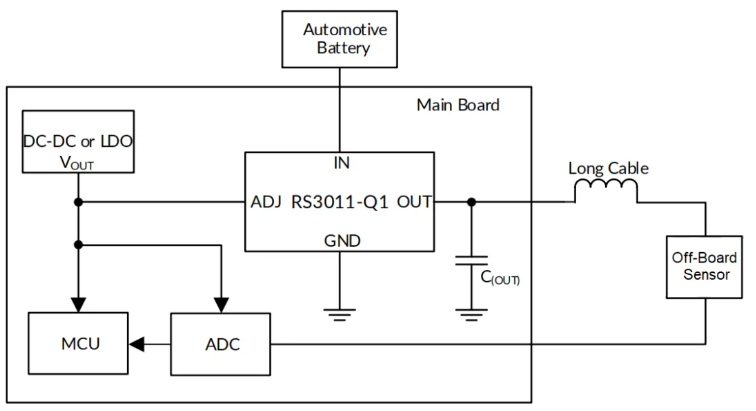

三、典型應用電路

RS3011-Q1常用于汽車電子中的以下場景：

外部傳感器供電：如壓力傳感器、溫度傳感器等需要高精度電壓源的場合；

DAC可控電源調節：通過DAC控制ADJ引腳電壓，實現動態電壓調節；

非車載模塊電源管理：為OBD接口設備、外掛ECU模塊等提供隔離式穩定電源；

防反接保護電路設計：適用于可能遭遇錯誤接線的工業與車載環境。

四、封裝與版本選擇

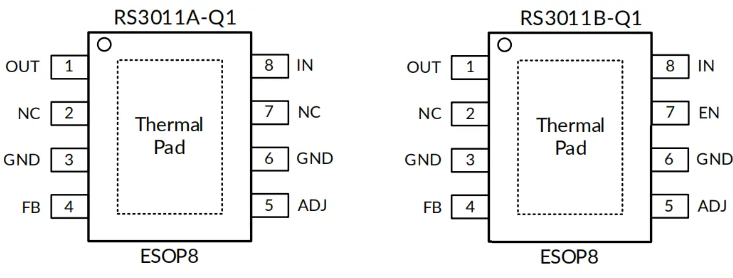

RS3011-Q1采用標準ESOP8封裝，兼容主流同類產品。提供兩種型號選項：

帶使能腳（EN）版本：便于系統控制LDO啟停；

不帶使能腳版本：簡化外圍電路，降低成本。

五、總結與建議

RS3011-Q1作為一款面向汽車電子設計的高性能電壓跟隨型LDO，憑借其寬輸入范圍、低靜態功耗、高跟蹤精度以及全面的保護功能，在復雜電磁環境與嚴苛工況下展現出優異的穩定性與可靠性。

對于需要高精度、可調電源輸出并兼顧系統安全性的工程應用，RS3011-Q1是一個值得優先考慮的解決方案。在實際使用中，建議配合PCB散熱設計優化，確保其在重載條件下仍能保持良好的熱穩定性與長期運行可靠性。
