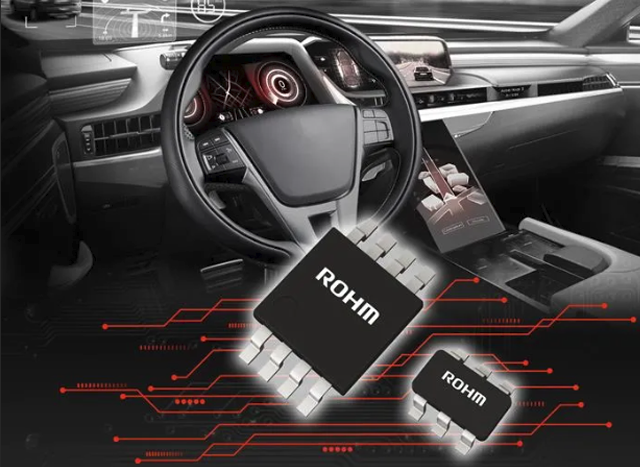

全球知名半導體制造商ROHM（總部位于日本京都市）近日宣布，推出兩款符合車規標準AEC-Q100的高精度電流檢測放大器——“BD1423xFVJ-C”和“BD1422xG-C”。這兩款產品憑借其卓越的性能和廣泛的適用性，為汽車電子系統的設計提供了全新的解決方案。

“BD1423xFVJ-C”采用TSSOP-B8J封裝，支持高達+80V的輸入電壓，非常適合用于48V電源驅動的DC-DC轉換器、冗余電源、輔助電池、電動壓縮機等高電壓應用場景。根據不同的增益設置，該系列產品分為“BD14230FVJ-C”、“BD14231FVJ-C”和“BD14232FVJ-C”三種型號，能夠滿足多樣化的電流檢測需求。

另一款產品“BD1422xG-C”則采用小型SSOP6封裝，支持+40V的輸入電壓，特別適用于車身和驅動控制單元中5V/12V驅動的電源網絡中的電流監測和保護（過電流檢測）。其緊湊的封裝設計使其成為需要節省空間的車載設備的理想選擇。根據增益設置的不同，該系列產品分為“BD14220G-C”、“BD14221G-C”和“BD14222G-C”三種型號。

電流檢測放大器是一種用于間接測量電路電流的設備，其主要功能是放大分流電阻器產生的微小電壓降，并將其轉換為可測量的電壓信號，廣泛應用于系統控制和監測等領域。

此次推出的新產品將傳統的運放與分立器件的運放電路進行了高度集成化封裝，極大地節省了空間。用戶僅需連接分流電阻器即可實現電流檢測。此外，新產品采用了兩級放大器結構，輸入級為斬波放大器，后級為自穩零放大器。通過在IC內部精確匹配決定增益精度的電阻，新產品不僅能夠有效抑制溫度變化的影響，還能實現±1%的高精度且穩定的電流檢測。

即使在外置抑制噪聲的RC濾波電路的情況下，新產品仍能保持電流檢測的高精度，從而顯著減少設計工時。此外，新產品還具備達-14V的負電壓耐受能力，支持反向電壓、反接和負電壓輸入。產品陣容中新增的+80V輸入電壓的產品，能夠滿足電動汽車（xEV）等應用中使用的48V電源需求，進一步豐富了車載應用的解決方案。

新產品已于2025年2月開始量產，目前月產量為10萬個。前道工序由ROHM Hamamatsu Co., Ltd.（日本濱松市）負責，后道工序則由ROHM Integrated Systems（Thailand）Co., Ltd.（泰國）和ROHM Electronics Philippines, Inc.（菲律賓）共同承擔。

除了汽車應用外，ROHM還提供適用于工業設備的電流檢測放大器“BD1421x-LA”，進一步拓展了其產品應用范圍。

應用示例

48V電源系統用“BD1423xFVJ-C”：適用于冗余電源、輔助電池、DC-DC轉換器、電動壓縮機等。

5V/12V電源系統用“BD1422xG-C”：適用于車身DCU（Domain Control Unit）、車身ECU（Electronic Control Unit）等。

ROHM的這兩款高精度電流檢測放大器憑借其卓越的性能和廣泛的適用性，為汽車電子系統的設計提供了全新的解決方案。它們不僅能夠滿足高電壓和高精度的需求，還能有效減少設計工時，提升系統的可靠性和穩定性。
