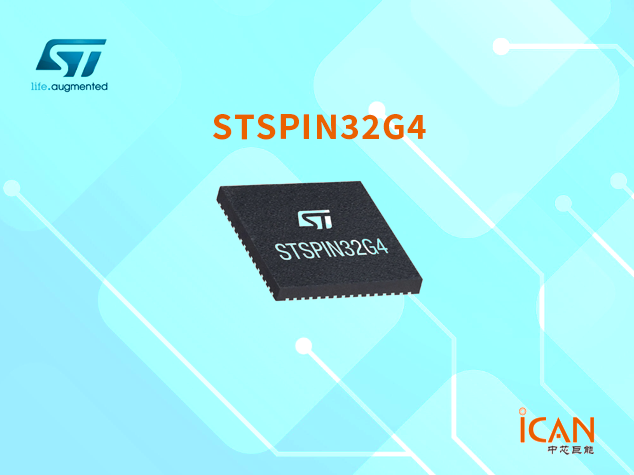

在當今的電機控制設計領域，工程師們面臨著諸多挑戰。他們不僅需要提高系統性能，還要縮小PCB尺寸并降低成本。此外，提升能效的需求日益增長，即使是小幅改進也頗具挑戰。代理銷售意法半導體旗下全系列IC電子元器件-中芯巨能向您推薦STSPIN32G4，款集成了高性能MCU和靈活電源管理系統的電機控制器，旨在有效應對這些難題。如需STSPIN32G4產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

一、緊湊設計與強大性能兼得

STSPIN32G4將三相門極驅動器、STM32G431 MCU和電源管理系統集成于一體，成功解決了多項工程挑戰，并開啟了新的應用場景。

1. 小身材釋放大能量

內置的MCU賦予了STSPIN32G4卓越的計算能力，尤其適合高端吸塵器中的高速電機控制。在無傳感器磁場定向控制（FOC）應用中，如果CPU內核性能不足，轉換速率會受到影響。傳統方案通常需要兩到三個分流電阻來彌補這一短板。而STSPIN32G4憑借其強大的算力，僅需一個分流電阻即可完成任務。因此，它能夠以更少的元件實現更高的性能，顯著簡化設計并提升效率。

2. 多功能集成芯片

這款MCU不僅受到研發協作機器人或?qū)б噲F隊的青睞，還因其豐富的外設資源而備受好評。例如，在驅動兩組輪子的應用場景中，傳統的電機控制器往往無法提供足夠的ADC通道，導致必須使用兩個電機驅動器。而STSPIN32G4提供了兩組PWM定時器和12位ADC等資源，使得一顆芯片就能同時驅動兩個電機，從而簡化了設計，降低了系統復雜性和成本。

3. 高度集成節省空間

隨著市場對便捷性和成本效益的要求不斷提高，電機控制產品的尺寸變得越來越小。相比采用分立元件構建的解決方案，STSPIN32G4的高度集成特性可將整體設計尺寸縮減65%。這使得工程師可以將控制系統安置在電機后部，設計出體積更小巧的產品，如電動自行車、吸塵器和電動工具等。

二、降低成本并提升能效

1. 高效電源管理

基準測試結果顯示，相較于使用外部組件搭建的系統，STSPIN32G4可使整體功耗降低3%至5%。盡管這只是小幅改進，但對于實際應用來說卻意義重大。通過采用一款靜態電流極低的穩壓器，STSPIN32G4將典型待機功耗降至15μA，實現了出色的電源效率。這不僅有助于打造更緊湊的設計，還能省去外部冷卻系統，從而進一步降低物料清單（BoM）成本。

以往，系統的最高支持電壓僅為48V，而STSPIN32G4則將這一上限提升至75V。此外，它還配備了過流保護機制及冗余的漏源電壓（VDS）監測系統。當檢測到過壓情況時，該系統會關閉所有柵極驅動器的輸出。這種設計特別適用于連接電網的大型家用電器，因為這些設備經常受到市電電壓波動的影響。STSPIN32G4更寬的電源電壓范圍和保護功能使其能夠更好地應對這些異常情況。

2. 靈活的電源管理

盡管高度集成的解決方案為工程師帶來了便利，但也引發了差異化設計的擔憂。為此，ST為用戶提供了高度的定制化選項。例如，開發人員可以通過I2C接口對寄存器進行編程，以使用STSPIN32G4的VCC降壓轉換器。此外，ST還發布了一份應用說明，詳細介紹了如何通過添加外部組件，將降壓穩壓器應用于降壓-升壓配置中。這樣，工程師可以選擇繞過降壓穩壓器和低壓差（LDO）穩壓器，僅依賴外部的VCC電源供電。

對于那些需要高精度電源設計的用戶，可以選擇忽略STSPIN32G4內置的穩壓器。而對于其他用戶，則可以利用其VCC降壓轉換器為外部組件（如存儲模塊）供電，從而簡化設計。此外，開發者還可以根據需求啟用或禁用待機模式。這對于電動工具等產品尤為重要。例如，當用戶隔幾個月甚至幾年再次拿起電鉆時，希望電鉆立刻可用。在這種情況下，工程師希望將系統與電池完全斷開，以最大限度地延長電池壽命。

三、多樣化應用場景與靈活性

STSPIN32G4為工程師提供了更大的靈活性。他們可以選擇使用6步驅動電路或磁場定向控制（FOC），無論是在帶傳感器還是無傳感器模式下，甚至可以選擇使用一個、兩個或三個分流電阻。這種靈活性使開發者能夠根據具體需求控制測量數據的采集量。因此，STSPIN32G4適用于多種不同的應用場景，幫助企業縮短產品上市時間并優化運營效率。

1. 應用于高端吸塵器

STSPIN32G4的高性能MCU非常適合高端吸塵器的高速電機控制，能夠顯著提升吸塵器的工作效率和使用壽命。

2. 協作機器人和導引車

這款控制器豐富的外設資源和強大的計算能力使其成為協作機器人和導引車的理想選擇，能夠輕松驅動多個電機，簡化系統設計。

3. 電動自行車和電動工具

STSPIN32G4的高度集成特性和高效電源管理功能使其適用于電動自行車和電動工具等產品，幫助設計出更小巧、高效的設備。

總之，STSPIN32G4通過其高度集成的設計和靈活的電源管理功能，有效應對了現代電機控制設計中的多重挑戰。無論是提升性能、縮小尺寸還是降低成本，STSPIN32G4都能提供卓越的解決方案。其廣泛的應用場景和高度的可定制性，使其成為工程師們在設計高性能電機控制系統時的理想選擇。如果你正在尋找一款高性能、多功能的電機控制器，STSPIN32G4絕對是你的不二之選。
