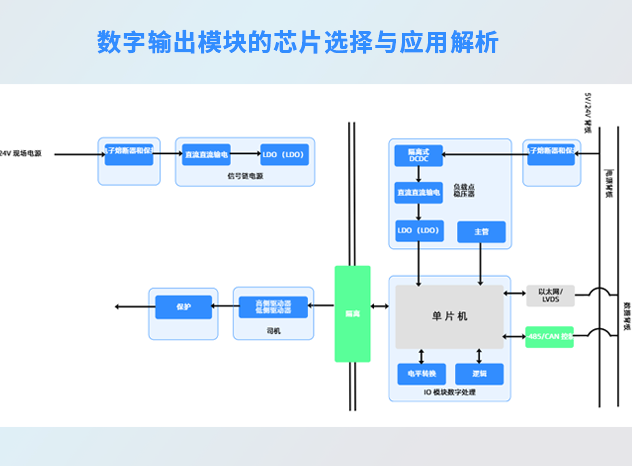

隨著工業自動化、智能家居和物聯網等領域的迅速發展，數字輸出模塊作為連接控制系統與外部設備的關鍵組件，其重要性日益凸顯。數字輸出模塊負責將控制系統的數字信號轉換為能夠驅動外部負載（如繼電器、LED指示燈、電機等）的電信號。為了實現這一功能，模塊內部需要集成多種類型的芯片來確保信號的準確傳輸、處理和保護。芯片供應商-中芯巨能將詳細介紹數字輸出模塊中常用的幾種關鍵芯片，并探討它們在實際應用中的作用。

1. 驅動芯片

1.1 MOSFET/IGBT

MOSFET（金屬氧化物場效應晶體管）和IGBT（絕緣柵雙極型晶體管）是數字輸出模塊中最常見的驅動元件之一。這兩種器件因其高效率、快速開關特性和較大的電流承載能力而被廣泛應用于功率輸出場景。MOSFET適用于低電壓、中小功率的應用場合；而IGBT則更適合高壓大電流環境，例如電動車輛的逆變器或大型工業設備的電源管理。

1.2 集成門極驅動器

對于使用MOSFET或IGBT的情況，還需要配套的集成門極驅動器來提供足夠的驅動電流，以保證這些功率器件能夠在高速下可靠工作。集成門極驅動器不僅可以提高驅動能力，還能簡化電路設計，減少外圍元件數量，同時內置保護功能（如過流保護、短路保護等），增強了系統的安全性和穩定性。

2. 控制芯片

2.1 單片機（MCU）

單片機是數字輸出模塊的核心控制單元，它接收來自上位機或其他控制器的指令，經過內部邏輯運算后產生相應的控制信號去驅動外設。現代MCU集成了豐富的外設接口（如SPI、I2C、UART等），使得它可以輕松地與其他傳感器、通信模塊等進行數據交換。此外，一些高性能MCU還具備ADC/DAC等功能，可以直接處理模擬量輸入輸出，進一步擴展了其應用范圍。

2.2 FPGA/CPLD

當涉及到復雜的邏輯控制或者需要并行處理大量數據時，F(xiàn)PGA（現場可編程門陣列）和CPLD（復雜可編程邏輯器件）成為了更好的選擇。通過硬件描述語言（HDL）編寫程序，用戶可以根據具體需求定制化設計出特定的功能模塊，實現了高度靈活性和可重構性。這類器件特別適合用于開發原型驗證、專用集成電路（ASIC）前的仿真測試以及小批量生產的產品中。

3. 接口與通信芯片

3.1 CAN/LIN總線收發器

在汽車電子及工業控制領域，CAN（Controller Area Network）和LIN（Local Interconnect Network）總線協議因其可靠的通信性能和低成本優勢而備受青睞。相應的總線收發器用于實現物理層上的信號轉換，確保信息能夠在不同節點之間正確無誤地傳遞。它們通常具有較強的抗干擾能力和靜電防護措施，保障了整個網絡系統的穩定運行。

3.2 RS-485/RS-232接口芯片

除了上述串行通信標準之外，RS-485和RS-232也是常見的工業級通信方式。前者支持多點雙向通信，后者則是傳統的點對點通信方案。針對不同的應用場景，可以選擇合適的接口芯片來完成電平轉換、隔離保護等工作，從而滿足長距離傳輸和多設備互聯的需求。

4. 保護與輔助芯片

4.1 瞬態電壓抑制二極管（TVS）

瞬態電壓抑制二極管主要用于防止雷擊、靜電放電等瞬態過電壓現象對電路造成損害。它們可以迅速響應并在短時間內吸收大量的能量，保護敏感的電子元器件免受破壞。根據工作電壓的不同，可以選擇適當?shù)腡VS管安裝在電源輸入端或信號線上，形成第一道防線。

4.2 光耦合器

光耦合器是一種利用發光二極管（LED）和光電晶體管組成的隔離器件，能夠在電氣隔離的同時實現信號傳輸。這在強電磁干擾環境下尤為重要，因為它有效地切斷了地環路帶來的噪聲影響，提高了系統的抗干擾能力和安全性。特別是在高低壓側之間的信號交互過程中，光耦起到了至關重要的作用。

結語

綜上所述，一個完整的數字輸出模塊不僅需要精心挑選合適的驅動芯片來確保對外部負載的有效控制，還要依賴于強大的控制芯片來進行邏輯判斷和任務調度。與此同時，良好的接口與通信能力有助于模塊融入更廣泛的系統架構之中，而完善的保護機制則為長期穩定運行提供了堅實的保障。未來，隨著技術的進步，我們期待看到更多創新型芯片和技術應用于數字輸出模塊，推動相關行業向更高層次發展。如需選型指導、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
