安森美近期推出了兩款基于FS7技術的QDual3半橋IGBT模塊——NXH800H120L7QDSG和SNXH800H120L7QDSG。這兩款模塊分別適用于中央太陽能逆變器、儲能系統(ESS)、不間斷電源(UPS)和CAV（Connected and Autonomous Vehicles，連接和自主車輛）。它們?cè)赩CE(SAT)和EOFF方面進行了改進，顯著降低了損耗，提高了能效。

產品特點

NXH800H120L7QDSG：

應用：中央太陽能逆變器、儲能系統(ESS)、不間斷電源(UPS)

額定工作電流：800 A

技術：基于FS7技術

性能改進：VCE(SAT)和EOFF的優化，降低了損耗，提高了能效

SNXH800H120L7QDSG：

應用：CAV（連接和自主車輛）

額定工作電流：800 A

技術：基于FS7技術

性能改進：VCE(SAT)和EOFF的優化，降低了損耗，提高了能效

設計優勢

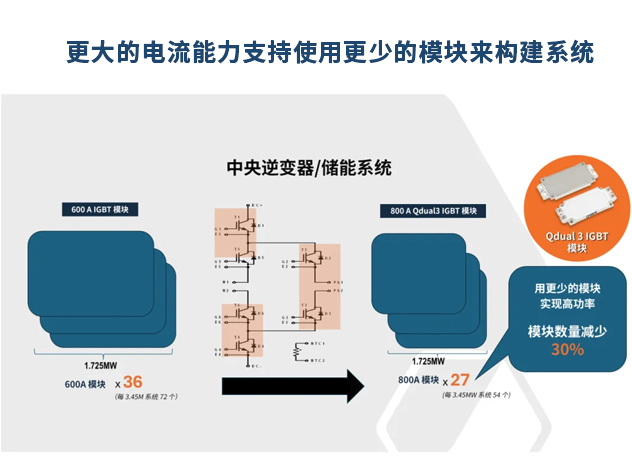

目前，使用600 A IGBT模塊以ANPC/INPC架構設計1.725 MW逆變器時，總共需要36個模塊。然而，使用額定工作電流為800 A的新型NXH800H120L7QDSG和SNXH800H120L7QDSG模塊，設計所需模塊數量將減少9個。這不僅減少了設計的尺寸、重量和成本，還節省了25%的資源。這對于太陽能應用和CAV應用來說非常有價值，因?yàn)橹亓繙p輕和效率提高將使得車輛行駛里程有所增加。

熱管理和安裝

這些模塊包含用于熱管理的隔離底板和集成的NTC熱敏電阻，支持通過可焊接引腳將模塊直接安裝到PCB上。采用行業標準布局，有助于輕松將現有設計升級到新型QDual3技術。

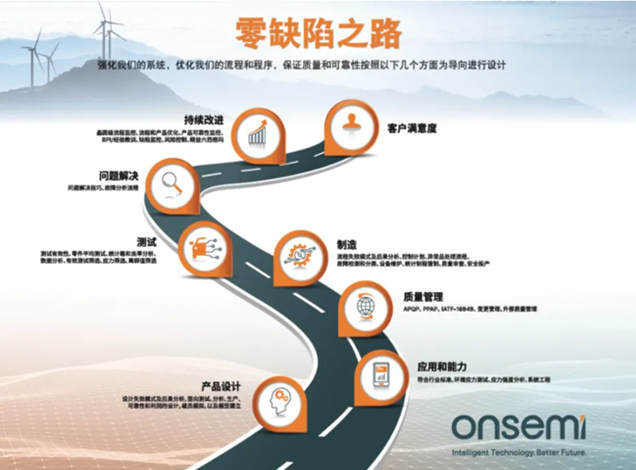

嚴格的可靠性測試

安森美的所有QDual3模塊均經過嚴格的可靠性測試，其可靠性水平超過市場上的其他同類器件。具體測試包括：

濕度測試：產品需承受960V偏壓長達2000小時，而同類器件僅需承受80V偏壓1000小時。

振動測試：對于CAV應用至關重要的振動測試，產品在30 G峰值/10G RMS條件下進行了長達22小時的測試，滿足AQG324要求。其他器件則是在振動水平低至5 G的條件下進行測試，持續時間短至1小時。

結語

安森美的QDual3 IGBT模塊通過其先進的FS7技術和嚴格的可靠性測試，為中央太陽能逆變器、儲能系統(ESS)、不間斷電源(UPS)和CAV應用提供了高效、可靠和經濟的解決方案。這些模塊不僅減少了設計的復雜性和成本，還提高了系統的整體性能和可靠性。我司代理銷安森美旗下全系列IC電子元器件，如需采購、申請樣片測試、BOM配單等需求，請加客服微信：13310830171。
