為滿足日益增長的監測及應用需求，上海貝嶺在原有的物聯網能效監測芯片BL0972基礎上，針對直流充電樁的應用需求，推出了超小封裝的BL0971交直流能效監測芯片。該芯片具有高精度、低功耗和多種測量模式，適用于交/直流斷路器、交/直流照明能耗監控、交/直流物聯網儀表或終端等產品。代理銷售上海貝嶺旗下全系列IC電子元器件-中芯巨能為您提供BL0971技術參數詳解及系統框圖。

BL097技術參數詳解

多種測量模式

1U1I模式：1路電流，1路電壓測量

2I模式：2路電流測量

高精度測量

在輸入動態范圍（5000:1）內，交流有功電能非線性測量誤差小于0.1%

交流電壓和電流有效值測量動態范圍（2500:1）內，有效值非線性誤差小于0.1%

可選直流信號測量，輸入范圍2000:1，測量誤差<±1%

靈活的波形處理

可通過選擇不同濾波器，獲得全波、交流或直流的有效值及功率

內置波形寄存器，可用于波形分析

全面的測量參數

測量電流、電壓有效值、有功功率、無功功率、有功電能、無功電能等參數

高可靠性

批次出廠增益誤差小于1%，在滿足一定條件的外圍元件情況下可以免校準

高速數據交互

SPI/UART通訊接口，滿足交/直流計量、檢測、故障監控時高速率的數據交互需要

內置基準參考電壓源

支持內置時鐘或外接晶振，可根據應用場景選擇

低功耗設計

單工作電源3.3V，低功耗15mW（典型值）

快速檢測與保護

過流、過壓、欠壓快速檢測、中斷輸出可配置，滿足直流充電樁保護的需求

用于保險絲保護，最快10ms產生中斷輸出

超小封裝：QFN20封裝，尺寸4x4mm，體積小

BL097應用領域

BL0971交直流能效監測芯片適用于多種應用場景，包括但不限于：

交/直流斷路器：實時監測電流和電壓，確保電路安全

交/直流照明能耗監控：精確測量能耗，優化能源使用

交/直流物聯網儀表或終端：提供高精度的能效監測數據，支持智能管理和遠程監控

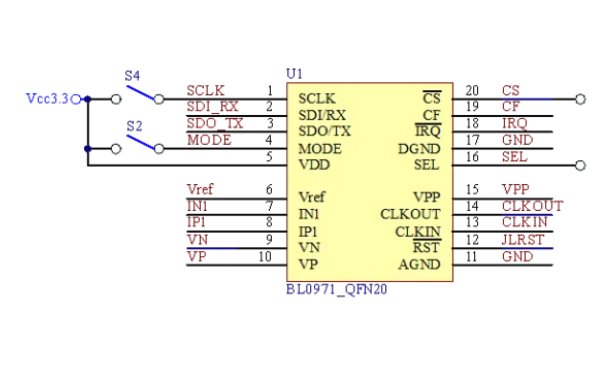

BL097引腳圖

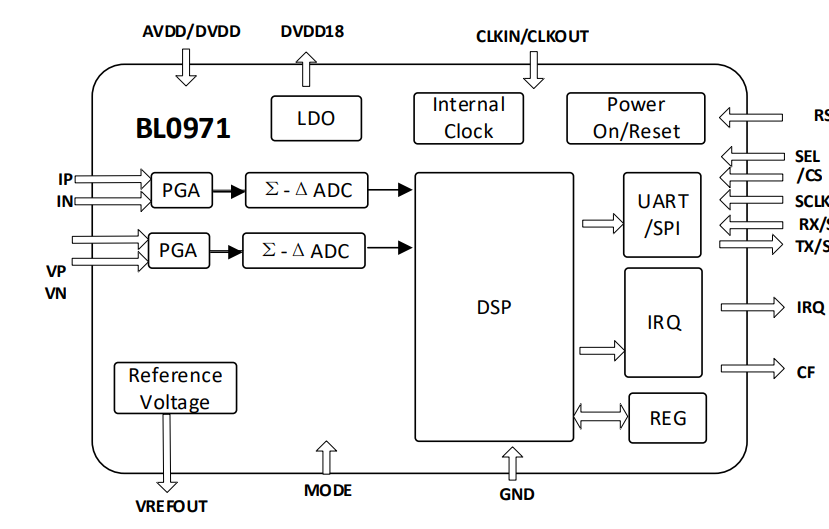

BL097系統框圖

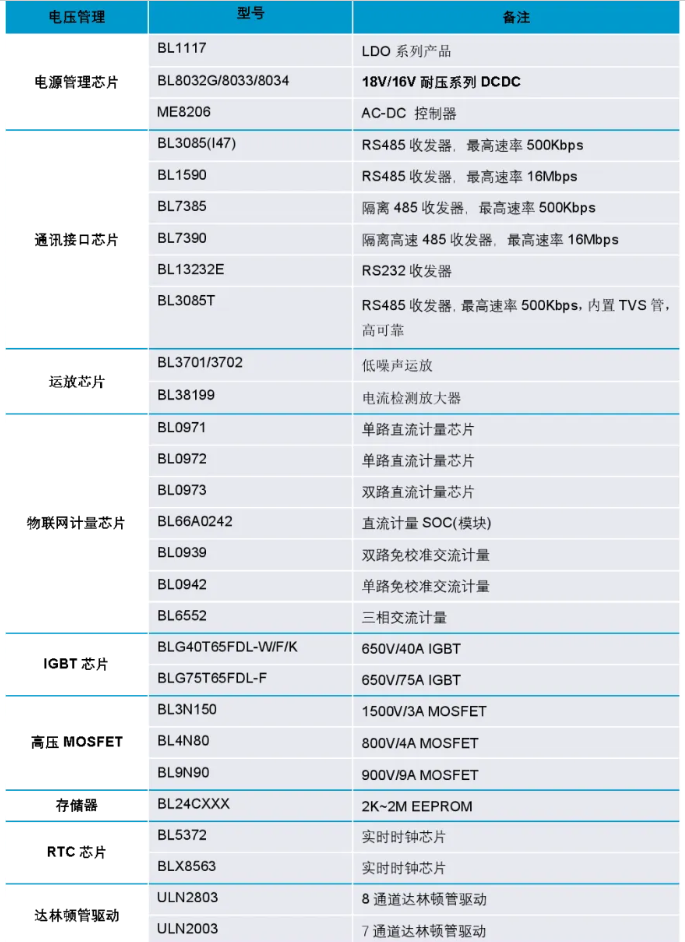

附上海貝嶺選型方案

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

結語

上海貝嶺推出的BL0971交直流能效監測芯片，以其高精度、低功耗和多種測量模式，為直流充電樁及其他相關應用提供了強大的技術支持。該芯片的小巧封裝和豐富的功能特性，使其成為市場上極具競爭力的產品，有望在能效監測領域發揮重要作用。
