隨著物聯網技術的不斷發展，新一代智能家居、智能家電、新能源等行業對于用電管理提出了新的要求。實時監測電器狀態，實現安全保護，防止火災等潛在危險；遠程控制功能，用戶可以通過手機隨時隨地監控和管理自己的家庭電器，細分到每個電器的使用情況；歷史用電數據的追溯和分析。為了實現這些智能化、便捷化的應用場景需求，上海貝嶺深耕信號鏈傳感器領域，針對物聯網應用推出了一系列的測量芯片。其中，BL0942是一款針對智能插座、智能家電、充電樁、能耗監測等應用的免校準交流電能計量芯片。

BL0942的主要特點

集成2通道高精度Σ-Δ ADC：提供高精度的電流和電壓測量。

多參數輸出：可輸出電流、電壓有效值，快速電流有效值，有功功率，有功電能、線電壓頻率等。

批次出廠增益誤差小于1%：在外圍元件滿足一定條件下可以免校準，降低方案成本。

過流監控功能：電流通道具備過流監控功能，監控閾值及響應時間可設置。

電壓/電流過零信號輸出：用于過零點拉合閘，減少繼電器粘連，延長繼電器使用壽命。

內置波形寄存器：可輸出波形數據用于負載類型分析。

集成SPI/UART通信方式：支持多種通信方式，方便數據傳輸。

相比傳統電能計量芯片的優點

極簡的外圍應用電路：免校準，方案成本低。

電流快速監測：過流閾值可設置，檢測時間10mS~320mS可設，實現過載保護快速響應。

電壓過零/電流過零輸出：用于過零點拉合閘，減少繼電器粘連，延長繼電器使用壽命。

UART支持級聯：可擴展多路負載獨立測量。

波形輸出功能：用于用電質量分析。

單路測量應用

電阻采樣方式：非隔離AC-DC電源，成本低。

應用場景：適用于智能路燈、智能家居、充電樁等。

單相多路負載獨立測量應用

電阻采樣方式：非隔離AC-DC電源，最多4顆芯片。

通信方式：與主控MCU通過2通道數字隔離芯片BL7122AH（隔離耐壓3.5kV）進行UART通信，實現數據交互。

應用場景：適用于智能插排、校園表、工業儀表等。

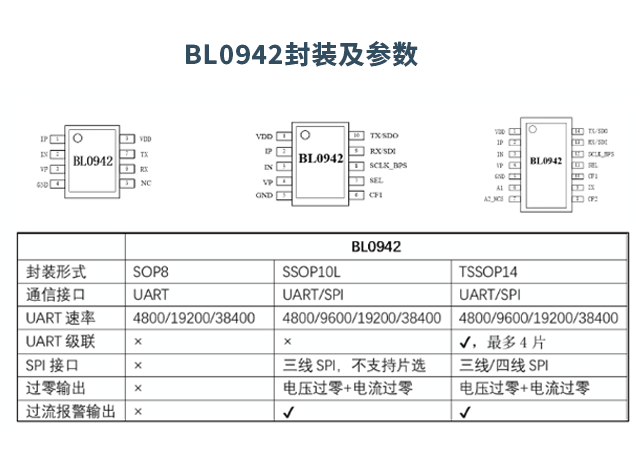

該產品目前提供三種的封裝：

實際應用案例

智能插座

BL0942可以用于智能插座中，實時監測插座的電流、電壓和功率，通過手機APP遠程控制插座的開關，記錄和分析歷史用電數據，確保家庭用電的安全和節能。

智能家電

在智能家電中，BL0942可以實現對家電的實時監測和控制，用戶可以通過手機隨時查看家電的運行狀態和用電情況，及時發現和處理異常情況，提高家電的使用效率和安全性。

充電樁

在充電樁應用中，BL0942可以實時監測充電電流和電壓，確保充電過程的安全和穩定。通過波形輸出功能，還可以分析充電質量，優化充電策略，延長電池壽命。

上海貝嶺的BL0942交流電能計量芯片憑借其高精度、免校準、多功能的特點，為物聯網應用提供了可靠的電能計量解決方案。無論是智能家居、智能家電還是新能源領域，BL0942都能滿足用戶對用電管理的智能化、便捷化需求，助力實現更安全、更高效的用電環境。如需BL0942產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
