安森美T10技術：提升功率級MOSFET效率的理想選擇

來源：安森美官網| 發布日期：2024-07-04 12:00:01 瀏覽量：

功率級內部的MOSFET在電路中扮演著至關重要的角色，其能否承受高電流并對整個系統的效率產生顯著影響。在晶體管上，導通損耗和開關損耗共同構成了功率的耗散。為了在這兩者之間取得平衡，需要考慮導通電阻RDS(ON)、柵極電荷以及寄生元件等主要參數。

安森美T10技術是一種用于低壓和中壓MOSFET的新型技術，采用屏蔽柵極溝道設計，具有超低的QG和極低的RDS(ON) < 1m特性。通過其先進的軟恢復體二極管（Qrr, Trr），T10技術能夠減少振鈴、過沖和噪聲，實現了性能和恢復特性之間的完美平衡。

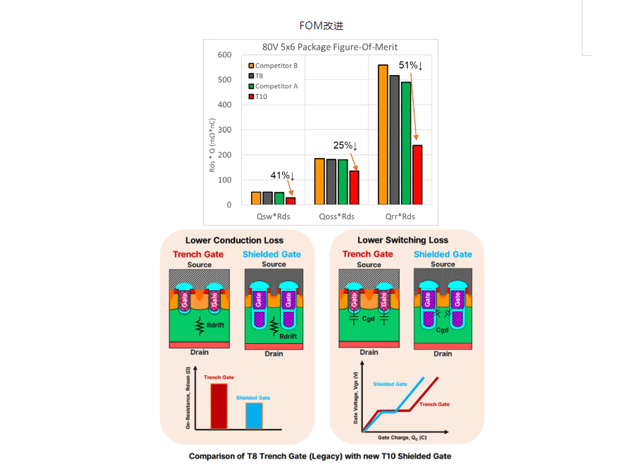

T10屏蔽柵極溝槽技術主要應用于DC-DC轉換領域，適用于各種需要40V和80V MOSFET的新型48V和傳統12V應用。該技術旨在優化效率，降低輸出電容和關鍵性能指標，同時實現更低的RDS(ON)和QG。例如，40V溝槽技術產品NVMFWS0D4N04XM的RDS(ON)可降至0.42m?，采用了緊湊的5x6封裝。針對80V的選項NVBLS0D8N08X，RDS(ON)可達到0.79m?。對于低壓FET來說，襯底電阻可能占據RDS(ON)的相當比例。

隨著技術的不斷進步，采用具有較低電阻率的襯底和更薄晶圓變得越來越關鍵。在T10技術下，安森美成功減小了晶圓的厚度，將40V MOSFET中襯底對RDS(ON)的影響從約50%降低到22%。更薄的襯底也提高了器件的熱性能，進一步提升了產品的整體性能。
