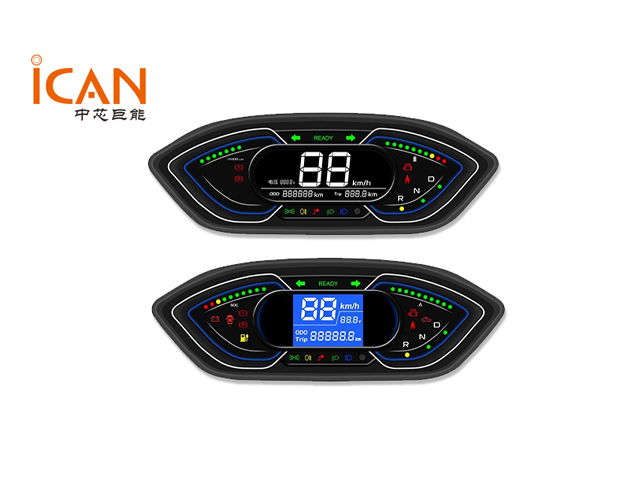

瑞薩電子具有遠程信息處理功能的低成本 TFT 儀表盤參考設計

來源：中芯巨能：提供選型指導+現貨供應+技術支持| 發布日期：2024-07-03 18:00:02 瀏覽量：

該參考設計簡介

該參考設計完全滿足客戶對帶遠程信息處理的儀表盤的所有要求。它包括連接性、指示燈、移動屏幕的 Wi-Fi 鏡像、低功耗藍牙? (LE) 連接以及 TFT 和攝像頭圖像顯示的亮度控制。

系統優勢：

經濟高效、緊湊且簡單的真實車輛儀表盤，實現圖形和連接。

示例應用軟件可快速啟動應用程序開發。示例固件是裸機 C 代碼，無需任何 Linux/Android 操作系統知識即可開始開發。

參考板上提供現成的連接選項 - Wi-Fi、藍牙 LE、以太網、GPS 和 GSM-4G。

獨立雙端口 CAN 可實現與車輛總線上的其他 ECU 的連接，并為診斷端口提供單獨的接口。

消除昂貴的 SerDes 攝像頭接口，用 HD Link 取而代之，通過單對雙絞線 [UTP/STP] 連接與低成本模擬攝像頭連接，而不會損失視頻質量。

使用 Qt、Candera 等流行工具支持類似手機的 UI。

該參考設計框圖

該參考設計框圖

該參考設計所需芯片

ISL78206：集成高側 MOSFET 的 40V 2.5A 降壓控制器

ISL78310：高性能 1A LDO

RH850/D1M：支持基本或低級 2D 繪圖的儀表板高端汽車微控制器

ISL12022：低功耗 RTC，配備電池供電的 SRAM 和嵌入式溫度補償 ±5ppm，具有自動夏令時功能

ISL76683：具有增益選擇、中斷功能和 I2C 接口的光到數字輸出傳感器

DA16200MOD：適用于電池供電型物聯網設備的超低功耗 Wi-Fi 模塊

DA14531MOD：SmartBond TINY? 低功耗藍牙? 模塊

RAA279972：汽車高清鏈路解碼器
