AOS推出適用于USB PD 3.1 EPR應用的AONZ66412雙通道MOSFET功率模塊

來源：AOS代理-中芯巨能| 發布日期：2024-03-27 11:13:47 瀏覽量：

Alpha and Omega Semiconductor Limited（AOS，納斯達克代碼：AOSL）是一家集設計、研發、生產和全球銷售功率半導體、芯片及數字電源產品的知名供應商。最近，他們推出了新型XSPairFET? MOSFET，型號為AONZ66412，專為USB PD 3.1擴展功率范圍（EPR）應用中的升降壓轉換器而設計。USB PD 3.1 EPR提升了USB-C端口的功率傳輸能力至240W。AONZ66412是一款40V對稱雙通道N溝道MOSFET半橋功率模塊，封裝在5mmx6mm的XSPairFET?單體封裝中，支持常見的功率范圍，在28V工作電壓下傳輸能力高達140W。

AONZ66412可以替代兩個DFN5x6封裝MOSFET，在提高效率的同時，減少元器件數量并簡化4顆開關升降壓架構的設計布局，是Type-C USB 3.1 EPR應用中（包括筆記本電腦、USB集線器和移動電源設備）升降壓轉換器的理想選擇。

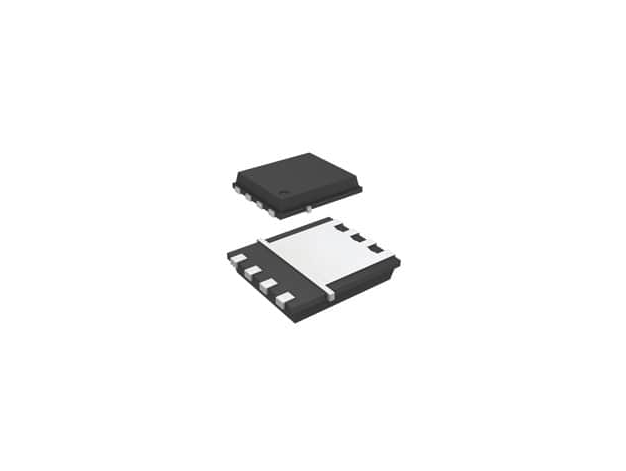

該產品采用最新的倒裝（bottom source）封裝技術，是AOS XSPairFET?系列的擴展。由于降低了驅動及功率回路的寄生電感，AONZ66412具有較低的開關節點振鈴現象。采用DFN5x6 XSPairFET?封裝，AONZ66412集成了高側和低側功率MOSFET（最大導通電阻為3.8mOhms），低側MOSFET源極直接連接到PCB上的裸露焊盤，以增強散熱性能。改進的封裝寄生參數使得在1MHz開關頻率下運行成為可能，有助于減小電感器尺寸。經過測試，在28V輸入電壓、17.6V輸出和典型USB PD 3.1 EPR 1MHz開關頻率，8A負載條件下，AONZ66412可實現高達97%的效率。如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
