Vishay威世推出新系列PTC熱敏電阻：提高汽車和工業應用性能

來源：Vishay威世科技官網| 發布日期：2024-03-08 10:22:15 瀏覽量：

Vishay威世最近發布了一系列新的浪涌限流正溫度系數（PTC）熱敏電阻，這一系列被命名為Vishay BCcomponents PTCEL系列。這些器件在25°C（R25）條件下的阻值范圍廣泛，具有高電壓處理和高能量吸收能力，可顯著提高汽車和工業應用中有源充放電電路的性能。

新發布的器件的R25阻值范圍為60Ω至1kΩ，最大額定直流電壓為1000VDC至1200VDC，最大能量吸收能力達240J，比競品器件高出四倍。當多個熱敏電阻并聯時，其能量吸收能力甚至超過1000J。PTCEL系列熱敏電阻的工作溫度達到+105°C，所有阻值的熱容為2.3J/K。

Vishay威世推出新系列PTC熱敏電阻

這些新型熱敏電阻符合AEC-Q200標準，具有自我保護功能，無過熱危險，主要用于各種過載保護，包括AC/DC和DC/DC轉換器、拋負載、DC-Link、電池管理、緊急放電電路、車載充電器、家庭儲能系統、電機驅動以及焊接設備。這些元件可以承受至少10萬次浪涌循環，在25kW功率條件下（不觸發跳變）具備高度迅速的恢復能力。

PTCEL系列有兩種尺寸可供選擇：小電阻PTCEL13R和大電阻PTCEL17。這些器件采用卷盤式包裝，引線節距為5mm。此外，PTCEL17R還有7.5mm和10mm引線節距，適用于更高電壓，同時還可采用自動貼片加工，降低加工成本。

這些鈦酸鋇熱敏電阻由瓷片組成，兩端焊接鍍錫CCS引線，涂有符合UL 94 V-0標準的耐高溫硅樹脂涂料。這些器件符合RoHS標準，經過C-UL-US認證，適用于AC和DC使用，可提高并控制安全水平。PTCEL13R和PTCEL17R具有SPICE和3D兩種型號，能夠滿足不同需求。

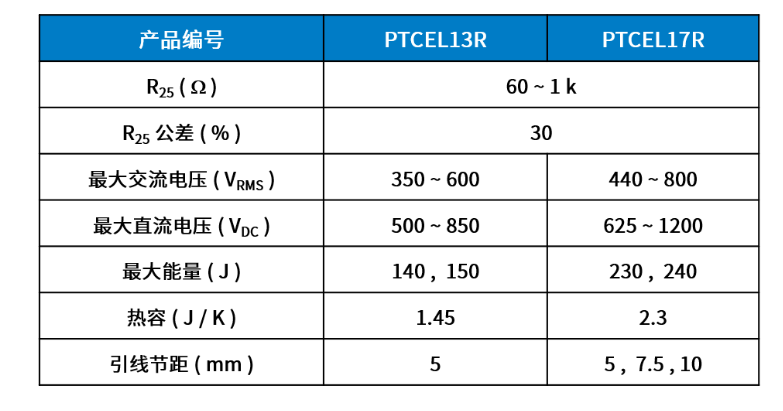

器件規格表
