SLG46121 是瑞薩電子一款專為實現常用混合信號功能而設計的小型、低功耗元件。用戶可以通過對一次性非易失性存儲器（NVM）進行編程，來創建和配置電路設計，包括互連邏輯、I/O 引腳以及宏單元。這款高度通用的器件允許在非常小且低功耗的單個集成電路中實現多種混合信號功能。瑞薩電子代理商-中芯巨能為您提供SLG46121中文參數及引腳圖詳解。

SLG46121 的一個顯著特點是其附加電源（VDD2），它能夠在同一設計中連接兩個獨立的電壓域。用戶可以將每個電源專用的引腳配置為 VDD 和 VDD2 電壓域的輸入、輸出或兩者兼而有之，并通過內部邏輯動態控制。利用可用的宏單元，設計人員可以實現橋接兩個電壓域的混合信號功能，或者簡單地在高到低和低到高的方向上進行電平轉換。

SLG46121中文參數

邏輯和混合信號電路：

高度通用的 Macrocell

1.8 V （±5%） 至 5 V （±10%） VDD

1.8 V （±5%） 至 5 V （±10%） VDD2（VDD2 ≤ VDD）

工作溫度范圍：-40°C 至 85°C

符合 RoHS 規范 / 無鹵素

無鉛

Macrocells 概述：

兩個模擬比較器（ACMP）

電壓參考（Vref）

五個組合查找表（LUT）：一個 2 位 LUT；四個 3 位 LUT

十二個組合功能宏單元格：四個可選的 DFF/Latch 或 2 位 LUT；四個可選的 DFF/鎖存器或 3 位 LUT；一個可選的 Pipe Delay 或 3-bit LUT：管道延遲 - 8 級 / 2 輸出；一個帶隙；兩個可選計數器/延遲或 4 位 LUT；一個可編程延遲/抗尖峰脈沖濾波器

一個可選的 Pipe Delay 或 3-bit LUT：管道延遲 - 8 級 / 2 輸出

兩個計數器/延遲發生器（CNT/DLY）：一個 8 位計數器/延遲；一個 14 位計數器/延遲，帶外部時鐘/復位

八個 D 觸發器/鎖存器（DFF）（組合功能宏單元的一部分）

附加邏輯功能 - 1 個逆變器

管道延遲 - 8 級/2 輸出（組合功能宏單元的一部分）

RC 振蕩器（RC OSC）

開機復位（POR）

SLG46121應用領域

SLG46121 廣泛應用于多個領域，包括但不限于：

單板計算機

太陽能位置跟蹤器

個人計算機和服務器

PC 外設

消費電子

數據通信設備

手持式和便攜式電子產品

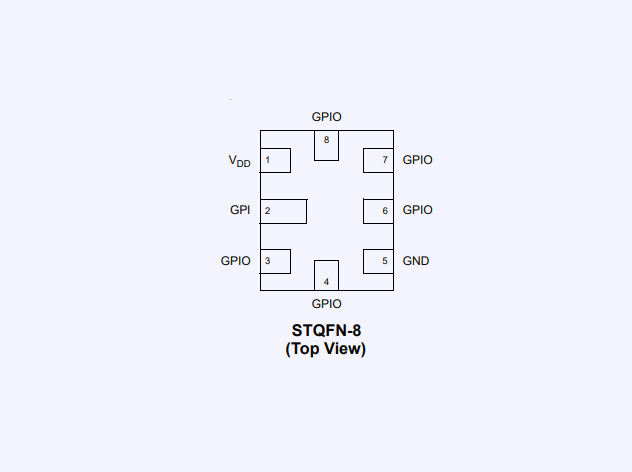

SLG46121引腳圖

如需SLG46121產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總結

SLG46121 通過其高度可配置的特性，為設計師提供了極大的靈活性，使其能夠在緊湊的空間內實現復雜的混合信號功能。無論是需要雙電壓域支持的應用，還是需要高效、低功耗的解決方案，SLG46121 都是一個理想的選擇。其豐富的宏單元資源和廣泛的適用性，使其成為現代電子設計中的一個重要組件。
