圖像傳感器是現代攝像系統的核心組件，由數百萬個微小的感光元件（像素）組成。這些感光元件能夠捕捉光線并將其轉換為電信號，進而生成數字圖像。然而，圖像傳感器只是整個攝像系統中的一個環節。完整的攝像系統還包括鏡頭、處理器和輸出接口，它們共同協作，將原始數據轉換為可用于顯示或進一步分析的圖像。

攝像機組件

鏡頭：將光線聚焦到圖像傳感器上。

圖像傳感器：捕捉光線并將其轉換為電信號。

處理器：處理和分析圖像數據。

輸出接口：將處理后的圖像數據轉換為適合顯示或分析的格式。

圖像傳感器分類

圖像傳感器主要分為兩類：

單色與彩色圖像傳感器：

單色傳感器：僅用黑白兩種顏色描繪世界。

彩色傳感器：使用紅、綠、藍（RGB）三原色像素，類似于人眼的方式拍攝圖像。

多光譜圖像傳感器：可以區分多個光譜范圍，超越傳統的RGB三原色識別。

此外，根據曝光方式的不同，圖像傳感器還可以分為全局快門和卷簾快門兩種類型：

全局快門傳感器：同時曝光所有像素，然后按順序讀出圖像信息。

卷簾快門傳感器：逐行曝光并讀出圖像信息，沒有緩存。

圖像質量因素

高品質圖像傳感器的關鍵特性包括：

高動態范圍（HDR）：能夠在明亮和暗淡的環境中捕捉高質量圖像。

低噪聲：減少暗噪聲，確保在低光照條件下也能獲得清晰圖像。

先進的像素技術：確保圖像一致性和清晰度，避免角陰影和其他缺陷。

發展趨勢

隨著技術的進步，圖像傳感器正朝著更高的分辨率、更好的圖像質量和更低的功耗方向發展。從虛擬現實體驗到智能機器人和醫療設備，先進的圖像傳感器正在解鎖更多創新應用。

人眼與攝像機的對比

雖然攝像機在分辨率和細節方面表現出色，但人眼在動態范圍和適應不同光照條件方面更勝一籌。為了接近人眼的性能，意法半導體利用先進的成像技術，結合出色的動態范圍和低噪聲，在各種光照條件下都能拍攝出高對比度的圖像。

合作歷史

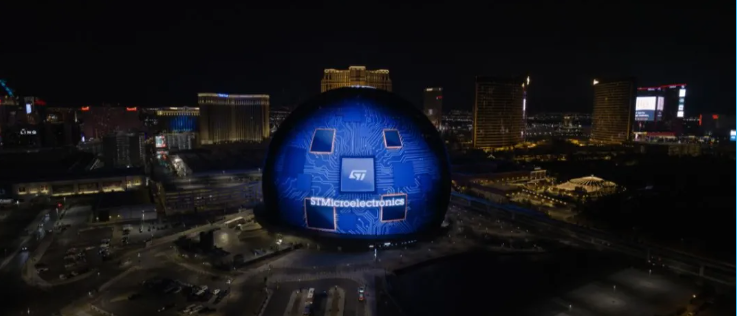

2020年，F(xiàn)orza Silicon公司將意法半導體引薦給Sphere娛樂公司。自2012年以來，F(xiàn)orza Silicon一直與意法半導體合作，具備整體解決方案的設計能力。2021年，Sphere團隊參觀了意法半導體在法國克羅爾的工廠，雙方開始正式合作。

Big Sky攝像系統項目

Big Sky攝像系統的目的是解決使用多臺8K攝像機拍攝內容的技術挑戰。通過與意法半導體和Forza Silicon的合作，Sphere簡化了工作流程，提高了效率。意法半導體為該項目打造了一款分辨率達3.16億像素、像素間距4.3微米的CMOS圖像傳感器，能夠以120fps的幀率輸出流暢且細節豐富的圖像。

該傳感器的主要特點包括：

分辨率：3.16億像素

像素間距：4.3微米

動態范圍：87dB

幀率：120fps

背照式圖像傳感器制造工藝

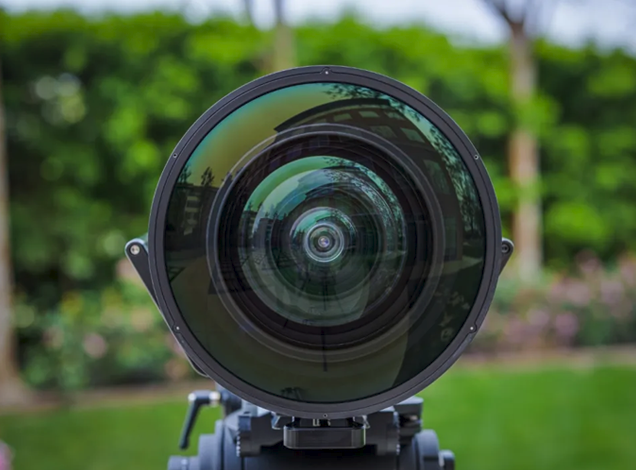

Big Sky攝像系統還配備了直徑近1英尺的巨型魚眼鏡頭，以及更小、更便攜的魚眼鏡頭，適用于廣闊的廣角照片拍攝。此外，該系統優化了圖像傳感器的性能，以適應Sphere球形劇場的超大屏幕，通過使用更大的像素來增強捕光和細節保留能力。

應用實例

《來自地球的明信片》是第一部使用Big Sky攝像系統拍攝的電影作品，于2023年10月6日在拉斯維加斯Sphere球形劇場首映。這部電影由奧斯卡提名導演Darren Aronofsky執導，利用Big Sky攝像系統技術，帶領觀眾穿越七大洲，深入海洋，翻越高山，進入風暴之眼。
