SGM25642 是圣邦微電子一款 高性能單通道負載開關為電源路徑管理提供了高度集成的解決方案。該器件支持 2.8V 至 5.5V 輸入電壓范圍，具備 15A 峰值電流能力（12A 連續）和超低導通電阻（RDS(ON)），適用于筆記本電腦、平板、固態硬盤（SSD）及各類手持設備中的負載配電控制。

SGM25642中文技術參數詳解

SGM25642 的核心優勢在于其可編程軟啟動與全面的保護機制。通過在 SS 引腳外接電容，工程師可靈活設定輸出電壓（VOUT）的上升時間，有效抑制上電瞬間的浪涌電流，避免系統電源跌落或觸發過流保護。這一特性在多負載并行上電或大容性負載（如SSD電源軌）場景中尤為關鍵。

器件內部集成一顆低 RDS(ON) 的 N 溝道 MOSFET，在 5V 輸入下典型導通電阻極低，顯著降低導通損耗，提升整體能效。同時，SGM25642 支持高達 12V 的 VIN 浪涌耐受能力，增強了系統在熱插拔或電源瞬變環境下的魯棒性。

為滿足系統監控需求，SGM25642 提供 IMON 電流監測引腳，輸出與負載電流成比例的模擬電壓，便于主控 MCU 實時監測功耗或?qū)崿F(xiàn)過流預警。配合 PG（Power Good）引腳，可準確指示輸出電源狀態，提升系統可靠性。

在保護功能方面，該器件集成了多重安全機制：

過壓保護（OVP）：防止輸入異常高壓損壞后級電路；

熱關斷保護：結溫超過安全閾值時自動關斷，避免熱失控；

可編程消抖時間：通過外部配置提升 EN 引腳抗干擾能力，防止誤觸發；

快速輸出放電（QOD）：關斷時主動泄放輸出端殘余電荷，確保下電干凈，避免“假上電”問題。

此外，SGM25642 提供兩個版本以適配不同系統需求：SGM25642A 欠壓鎖定（UVLO）閾值為 2.76V，SGM25642B 為 2.66V，便于在不同電池或電源架構中優化啟動行為。器件工作結溫范圍達 -40℃ 至 +125℃，采用 UTDFN-2.2×2-12L 綠色封裝（無鉛、符合 RoHS），節省 PCB 面積的同時滿足工業級可靠性要求。

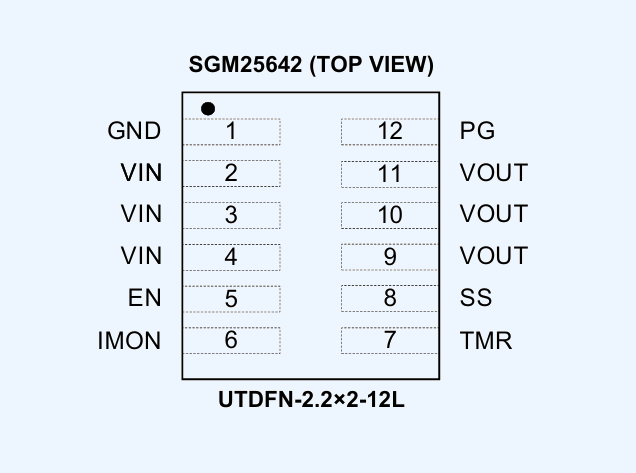

SGM25642引腳圖

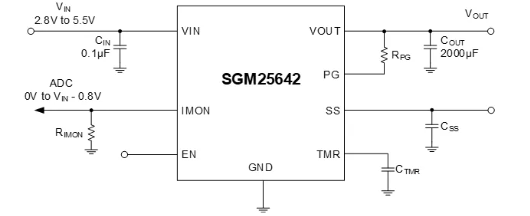

SGM25642典型應用電路圖

SGM25642訂購料號

SGM25642AXUHU12G/TR

SGM25642BXUHU12G/TR
