NCN26010 是安森美一款符合 IEEE 802.3cg標準 的以太網收發器，專為工業多點以太網設計，集成了媒體訪問控制器（MAC）、PLCA協調子層（RS）和10BASE-T1S PHY，通過單根非屏蔽雙絞線（UTP）實現數據傳輸與接收。該器件采用開放聯盟MACPHY SPI協議與主機MCU通信，適用于多種工業應用場景。安森美代理、原廠貨源-中芯巨能為您提供NCN26010 ：中文參數詳解 附引腳圖及原理圖。

NCN26010中文參數詳解

增強的抗噪性能

工業環境中電磁干擾（EMI）問題尤為突出，尤其是在高功率設備附近。NCN26010引入了增強噪聲免疫模式（ENI），將抗噪性擴展至遠超IEEE T1S標準的水平，確保在最惡劣的電磁環境下仍能穩定工作。ENI不僅提高了網絡覆蓋范圍，幾乎達到競爭對手的兩倍，還顯著增強了對差分脈沖注入（DPI）和大電流注入（BCI）測試的抗擾度。這一特性使得NCN26010在高噪聲環境中的表現尤為出色，確保了數據傳輸?shù)目煽啃浴?/p>

低引腳電容設計

NCN26010具備業界領先的線路引腳電容，這使得每個網段能夠支持更多的節點數量。例如，在25米長的網段上，該器件可以支持多達40個節點，遠超IEEE規定的最低標準。較低的引腳電容不僅提升了網絡容量，還降低了布線、連接器和安裝成本，尤其適合大規模分布式控制系統。

碰撞檢測與避免機制

為了應對復雜工業環境中的碰撞問題，NCN26010配備了碰撞檢測屏蔽功能。該功能能夠在嘈雜條件下準確識別并處理碰撞事件，防止因誤判導致的數據丟失或重傳。結合ENI模式使用時，NCN26010展現了無與倫比的噪聲容忍度，確保了系統的穩健性和穩定性。

此外，NCN26010支持PLCA（物理層沖突避免）優先模式，類似于CAN總線的仲裁機制。在這種模式下，較低的PLCA ID會優先于較高的ID，從而在多點拓?fù)渲袑?shí)現了更高的吞吐量和更低的延遲。

可配置數字輸出與狀態指示

NCN26010提供了兩個可配置的數字輸出，可用于驅動低電流LED，提供系統狀態指示。這種靈活性使得工程師可以根據具體需求定制指示燈，提升系統的可視化監控能力。

開放聯盟兼容SPI接口

NCN26010通過開放聯盟TC6規范定義的SPI接口與主機MCU進行通信，簡化了配置和數據幀的傳輸過程。這一接口不僅符合行業標準，還確保了與現有系統的無縫集成。

MAC地址過濾

NCN26010內置了MAC地址過濾功能，根據目標地址自動過濾幀，減少了不必要的負載。只有針對特定節點的幀才會被處理，其他幀則直接丟棄，減輕了主機MCU的負擔，提升了整體系統的效率。

支持IEEE 802.3 CSMA/CD

盡管PLCA模式提供了高效的沖突避免機制，但在需要時，NCN26010也可以切換回傳統的CSMA/CD碰撞檢測模式，確保了廣泛的兼容性和靈活性。

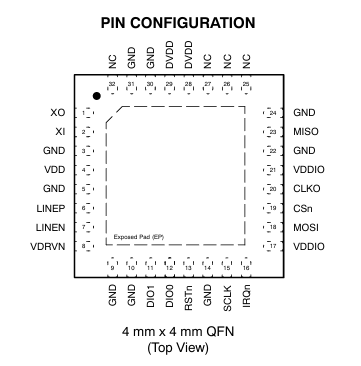

NCN26010引腳圖

NCN26010原理圖

NCN26010應用場景

工業自動化：用于傳感器網絡、控制接口等，確保高效可靠的數據傳輸。

樓宇控制：支持智能家居、智能建筑中的各種聯網設備，提升管理效率。

安全與現場儀器儀表：適用于遠程監控、數據采集等場景，保障系統的穩定運行。

NCN26010訂購料號

NCN26010XMNTXG

NCN26010XMNTBG
