在設計需要高效率和可靠性的電源管理系統時，選擇合適的低壓差線性穩壓器（LDO）至關重要。LTP8420 是一款具備寬輸入電壓范圍（2.75V至40V）、超低靜態電流特性的LDO，專為電池供電設備和其他對功耗敏感的應用而設計。其獨特的架構解決了BCD工藝中柵源電壓耐高壓問題，確保了電路的穩定性和高效能。

LTP8420 關鍵特性與優勢

LTP8420支持固定輸出電壓選項3.3V、5V和15V，以及可調輸出電壓范圍從0.6V到24V，最大輸出電流可達200mA。該器件的典型靜態電流僅為 7.5μA（空載條件下），關斷電流更是低至 1μA 以下，極大地延長了電池使用壽命。此外，LTP8420還提供了一個帶有可編程延遲功能的電源良好（PG）指示器，便于系統狀態監測和管理。

輸入電壓范圍：2.75V至40V

輸出電壓：可調（0.6V至24V），固定（3.3V、5V、15V）

輸出電流：最高200mA

靜態電流：7.5μA（空載）

PSRR：82dB @100Hz

噪聲水平：240μVrms（100Hz至100kHz）

LTP8420 特殊電路設計與保護機制

LTP8420采用了特殊的電路架構來克服傳統BCD工藝中柵源電壓無法承受高壓的問題，從而保證了電路在高壓條件下的正常運行并減少了功率損耗。該器件配備了多種保護功能，包括過流保護（OCP）、超溫關機（TSD）及自動重啟功能，進一步增強了系統的可靠性和安全性。

過流保護（OCP）：防止因負載短路或異常情況導致的損壞。

超溫關機（TSD）：當芯片溫度過高時自動關閉輸出，待溫度恢復正常后自動重啟。

軟啟動（SS）：減少啟動時的浪涌電流，避免對電源網絡造成沖擊。

欠壓鎖定（UVLO）：確保輸入電壓低于設定閾值時不會意外啟動。

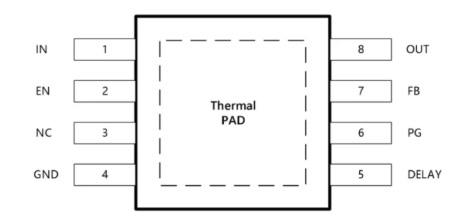

LTP8420 引腳圖

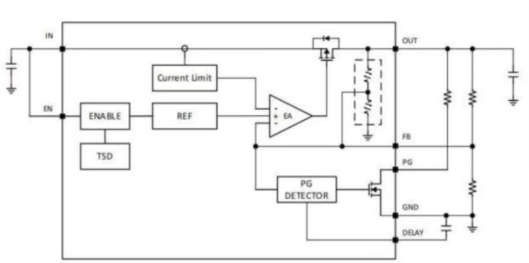

LTP8420 典型應用框圖

LTP8420 應用實例

LTP8420采用 MSOP-8封裝，具有熱增強特性（EP8），有助于提高散熱性能，適合緊湊型設計需求。其廣泛應用于多個領域，如：

MOSFET柵極驅動器：提供穩定的15V（或5V/18V）輸出，適用于開關電源中的MOSFET控制。

電池組供電：支持多達8節鋰電池串聯（總計約33.6V加上20%容差），能夠承受瞬態峰值電壓高達45V持續200ms。

電機驅動與繼電器驅動：為小型直流電機和電磁繼電器提供可靠的偏置電源。

OBC（車載充電器）與LED照明：作為輔助電源，確保系統穩定工作。

PoE（以太網供電）：為網絡設備提供穩定且高效的電源解決方案。
