LTM4703技術參數詳解

電氣特性與性能

LTM4703支持3V至16V寬輸入電壓范圍，輸出電壓可調范圍為0.3V至6V，通過單個電阻設定。其單位增益架構確保在全輸出范圍內輸出噪聲特性保持一致，不受VOUT設置影響。最大總直流輸出電壓誤差為±1.5%（涵蓋線路、負載和溫度變化），適用于高精度供電場景。

器件最大持續輸出電流達12A，開關頻率可在300kHz至3MHz范圍內調節，并支持外部時鐘同步，便于系統級頻率規劃與濾波優化。采用電流模式控制架構，具備快速瞬態響應能力，可在負載階躍變化時維持穩定的輸出電壓。

低噪聲與低EMI設計

LTM4703采用ADI專有的Silent Switcher 3架構，內置熱環路旁路電容，有效降低高頻開關環路的輻射EMI。該設計顯著減少了對外部EMI濾波的需求，有助于通過CISPR 25 Class 5等嚴苛標準。

在低頻噪聲方面，其超低噪聲架構在10Hz至100kHz頻段內實現僅8μVRMS的輸出噪聲，特別適用于為PLL、VCO、ADC/DAC等噪聲敏感電路供電。強制連續模式（FCM）確保輕載時仍保持連續導通，避免脈沖跳躍模式帶來的噪聲調制問題。

擴展功能與系統集成

LTM4703支持多相并聯運行，通過均流引腳實現多器件并聯，可擴展至更高輸出電流，滿足大功率FPGA、ASIC等芯片的供電需求。集成可編程“電源正常”（Power Good）輸出，可用于系統上電時序控制與故障監控。

其緊湊的封裝設計使得完整解決方案占地面積小于1cm2（單面PCB）或0.5cm2（雙面PCB），極大節省PCB空間。BGA封裝具備良好熱性能，可通過PCB散熱焊盤有效導熱。

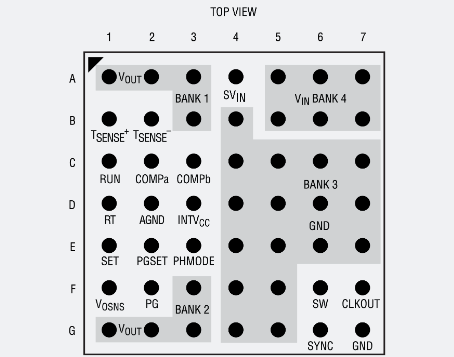

LTM4703引腳圖

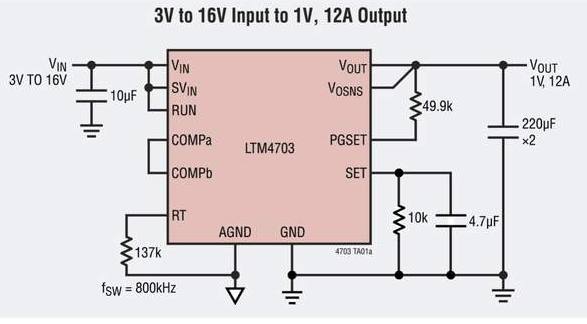

LTM4703典型應用原理圖

LTM4703典型應用

LTM4703適用于電信基礎設施、網絡設備、工業自動化、醫療成像、高速數據采集等領域的電源設計。典型應用場景包括：

射頻電源：為PLL、VCO、混頻器、LNA、PA提供超低噪偏置

高速高精度數據轉換器（ADC/DAC）的模擬與數字電源

低噪聲測試與測量?jī)x器

醫療設備中的精密模擬前端供電

LTM4703訂購料號

LTM4703EY#PBF

LTM4703IY#PBF
