隨著高級駕駛輔助系統（ADAS）和自動駕駛技術的快速發展，車載攝像頭與顯示屏數量持續增加，對高分辨率、低延遲視頻傳輸?shù)男枨笕找嫫惹小鹘y(tǒng)視頻接口在帶寬、布線復雜度和系統成本方面已難以滿足新一代智能汽車的要求。在此背景下，ADI公司推出的千兆多媒體串行鏈路（GMSL）技術憑借其高帶寬、單線纜傳輸和系統簡化能力，正成為車載高速視頻傳輸?shù)闹髁鹘鉀Q方案。

高性能串行鏈路，滿足未來需求

GMSL（Gigabit Multimedia Serial Link）是一種高性能串行器/解串器（SerDes）技術，支持通過單根同軸電纜或屏蔽雙絞線（STP）實現長距離、高帶寬的視頻與數據傳輸。目前，ADI量產的GMSL產品數據速率高達12 Gbps，可輕松支持4K甚至更高分辨率的視頻流傳輸，滿足前視、環視、艙內監控等多路攝像頭系統的帶寬需求。

GMSL不僅傳輸MIPI CSI-2等高速視頻信號，還能在同一條鏈路上傳輸I2C、GPIO、UART、PWM等多種控制與狀態信號，實現“一纜多用”。這意味著攝像頭模組僅需一個連接器即可完成供電、視頻回傳、控制指令下發、固件更新和狀態上報，大幅簡化了系統架構。

簡化設計，降低系統復雜性

傳統車載視頻系統通常需要獨立的電源線、視頻線、控制線和時鐘線，導致線束復雜、重量增加且成本高昂。而GMSL通過集成化SerDes方案，顯著減少了外圍元器件數量。如圖1所示，在典型的GMSL攝像頭系統中，SerDes芯片直接與圖像傳感器對接，無需額外的MCU、編解碼器或RS-485收發器，硬件設計更加簡潔。

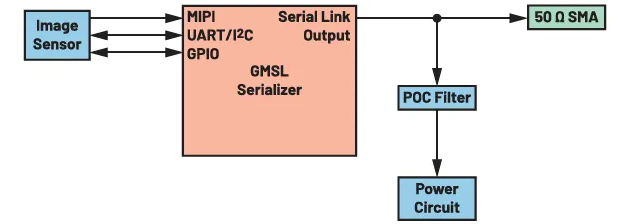

圖1. 典型的GMSL攝像頭硬件系統。

在顯示端（圖2），GMSL同樣可直接連接LCD面板，實現從域控制器到顯示屏的高效視頻傳輸，適用于數字儀表盤、中控屏和后排娛樂系統。

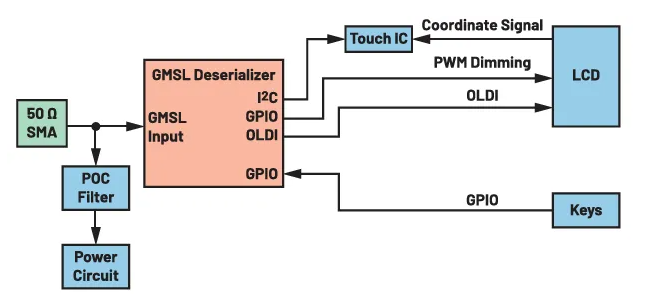

圖2. 典型的GMSL顯示屏硬件系統。

創新技術提升系統可靠性

GMSL3等新一代技術引入了反向通道參考時鐘（RoR, Reverse-of-Reference），由解串器端向攝像頭端回傳時鐘信號，使傳感器側無需外接晶體振蕩器。以MAX96717/MAX96793系列為例，RoR技術不僅降低了物料成本和PCB布局難度，還提升了系統可靠性，減少了因晶振老化或振動導致的時鐘失穩風險。

此外，GMSL支持微秒級GPIO延遲控制，允許主機通過GPIO精確觸發單幀圖像采集，適用于需要嚴格同步的多傳感器融合場景。其確定性低延遲特性也確保了視頻流在ADAS決策系統中的實時性。

廣泛兼容與平滑升級

ADI的GMSL產品系列已擴展至100多個優化器件，覆蓋GMSL2和GMSL3標準，并保持向后兼容。例如，MAX9295D解串器可與支持“向后兼容GMSL1”的串行器配對使用，便于車企在新舊平臺間實現平滑過渡。

如需以上產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

該技術廣泛支持LVDS、HDMI和MIPI CSI-2等主流視頻接口，適用于從入門級DVR到高端自動駕駛計算平臺的多種應用場景。

對比優勢顯著

與傳統方案相比，GMSL在帶寬、延遲、布線成本和系統集成度方面均具備明顯優勢。表3顯示，在同等傳輸距離下，GMSL方案在視頻帶寬、控制信號集成度和線纜成本方面優于其他主流監控傳輸技術。

結語

GMSL SerDes解決方案不僅是傳統車載DVR系統的有效替代，更為軟件定義汽車和集中式電子電氣架構提供了關鍵支撐。通過單線纜實現高速視頻、雙向控制與供電，ADI的GMSL技術正在推動車載通信向更高效、更可靠、更低成本的方向演進，為智能駕駛的普及奠定堅實基礎。
