ADM2587E是具備±15 kV ESD保護功能的完全集成式隔離數據收發器，適合用于多點傳輸線路上的高速通信應用。代理銷售ADI(亞德諾)旗下全系列IC電子元器件-中芯巨能為您提供ADM2587E：簡介、特點、引腳圖及現貨型號。

ADM2587E簡介

ADM2587E包含一個集成式隔離DC-DC電源，不再需要外部DC/DC隔離模塊。該器件針對均衡的傳輸線路而設計，符合ANSI TIA/EIA-485-A-98和ISO 8482:1987(E)標準。

它采用ADI公司的iCoupler?技術，在單個封裝內集成了一個三通道隔離器、一個三態差分線路驅動器、一個差分輸入接收器和一個isoPower DC/DC轉換器。該器件采用5V或3.3V單電源供電，從而實現了完全集成的信號和電源隔離RS-485解決方案。

ADM2582E/ADM2587E驅動器帶有一個高電平有效使能電路，并且還提供一個高電平接收機有效禁用電路，可使接收機輸出進入高阻抗?fàn)顟B(tài)。該器件具備限流和熱關斷特性，能夠防止輸出短路，并防止出現由于總線爭用而引起功耗過大的情況。它采用20引腳寬體SOIC封裝，其額定工作溫度范圍為工業溫度范圍。

ADM2582E/ADM2587E集成了isoPower技術，該技術采用高頻開關元件通過其變壓器傳輸電力。在PCB布局時必須特別注意滿足輻射標準。欲了解電路板布局的注意事項，請參考應用筆記AN-0971：isoPower器件的輻射控制。

ADM2587E特性

隔離式RS-485/RS-422收發器，可配置為半雙工或全雙工

isoPower? 集成隔離式DC/DC轉換器

RS485輸入/輸出引腳提供±15 kV ESD保護

符合ANSI/TIA/EIA RS-485-A-98和ISO 8482:1987(E)標準

ADM2587E數據速率:500 kbps

工作電壓：5 V或3.3V

總線最多支持與256個節點連接

開路和短路故障保護接收器輸入

高共模瞬變抗擾度：>25 kV/μs

熱關斷保護

ADM2587E應用

隔離式RS-485/RS-422接口

工業現場網絡

多點數據傳輸系統

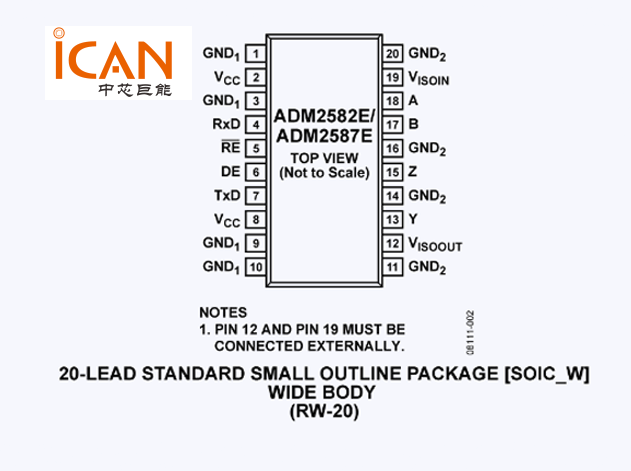

ADM2587E引腳圖

ADM2587E現貨型號

ADM2587EBRWZ

ADM2587EBRWZ-REEL7

以上型號現貨供應，最快可2小時發貨，滿足您從研發到批量生產的所有大小批量采購需求！為終端制造企業提供選型指導+產品規格書+樣片測試+技術支持等服務，如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。客服將為您安排您所在行業的資深銷售工程師與您對接。
