SQ52206：高精度電流/功率監控器助力小型化設計 附典型應用電路圖

來源：矽力杰| 發布日期：2025-09-27 10:00:01 瀏覽量：

隨著電子產品日益趨向小型化與輕量化，對電量檢測的精度和穩定性提出了更高要求。矽力杰推出的SQ52206高性能檢測芯片，通過集成16位Δ-Σ ADC，解決了傳統ADC+MCU方案中的延遲和誤差問題，顯著提升了系統性能。代理銷售矽力杰旗下全系列IC電子元器件-中芯巨能為您提供SQ52206：規格參數、典型應用電路圖及同系列可選型號。

SQ52206規格參數

總線(VBUS)檢測電壓范圍: 0V至120V

電流(IN+/IN-)檢測共模電壓范圍: -0.3V至120V

高精度: 增益誤差最大值為0.14%，差分失調電壓最大值±5μV

超低偏置電流: 最大值2.5nA

內置高精度溫度傳感器: 精度±1℃（@25℃）

內置高精度時鐘: 精度±1%（@25℃）

可編程滿量程差分范圍: ±163.84mV, ±81.92mV, ±40.96mV

靈活報警機制: 支持過壓、欠壓、過流、欠流、過功率、過溫等報警事件

I2C兼容接口: 支持1.8V I2C通信

工作溫度范圍: -40℃至125℃

封裝: MSOP10 (3×3)

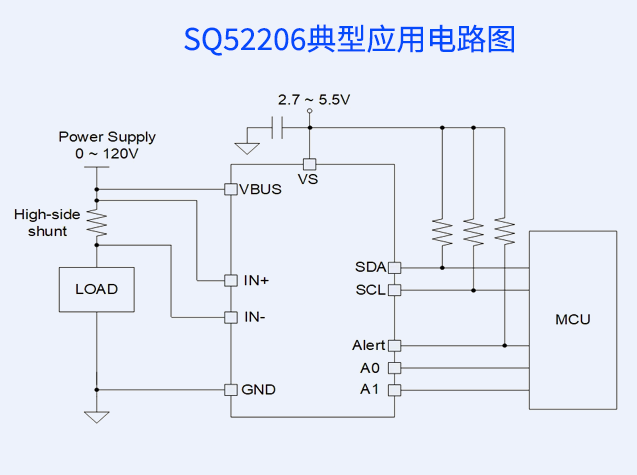

SQ52206典型應用電路圖

SQ52206典型應用電路圖

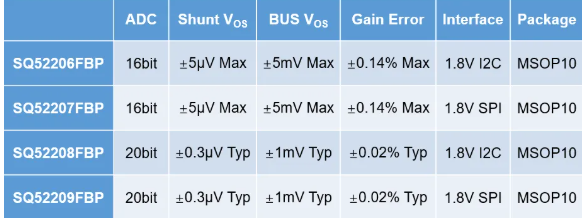

SQ52206同系列可選型號


SQ52206FBP

SQ52207FBP

SQ52208FBP

SQ52209FBP

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
